Z00-JBZPW型
| 品番 | Z00-JBZPW |
|---|---|
| 種類 | 化粧用側溝 |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | その他 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 砂利敷き施工用、スリットなし、歩行用 |
| 注記 | ・定価は、蓋、受枠共の金額です。 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| Z00-30JBZPW | 11,600円 |
|
|
|
||
| Z00-45JBZPW | 14,000円 |
|
|
|
||
| Z00-60JBZPW | 20,500円 |
|
|
|
製品説明

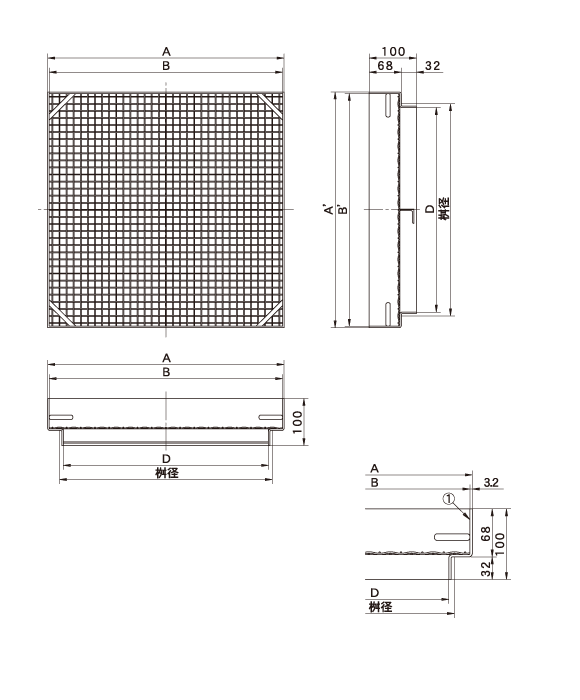

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用桝径 | A×A' | B×B' | D×D' | 蓋kg |
|---|---|---|---|---|---|
| Z00-30JBZPW | 300用 | 350×350 | 343.6×343.6 | 284×284 | 5.1 |
| Z00-45JBZPW | 450用 | 500×500 | 493.6×493.6 | 434×434 | 8.8 |
| Z00-60JBZPW | 600用 | 650×650 | 643.6×643.6 | 584×584 | 12 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
