F20L-78ZHB

製品カタログ

品番	F20L-78ZHB
種類	化粧用側溝
蓋材質	鋳鉄
蓋主材	鋳鉄
用途	（現場打ち）側溝用
荷重レベル	レベルD　T-2　（2ｔ敷地内）
規格
備考	現場打ち側溝用、中央型、鋳鉄製蓋、T-2
注記	・定価は、蓋、受枠共に１ｍあたりの金額です。

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
F20L-78ZHB-120	22,700円
F20L-78ZHB-150	25,200円
F20L-78ZHB-200	28,800円

製品説明

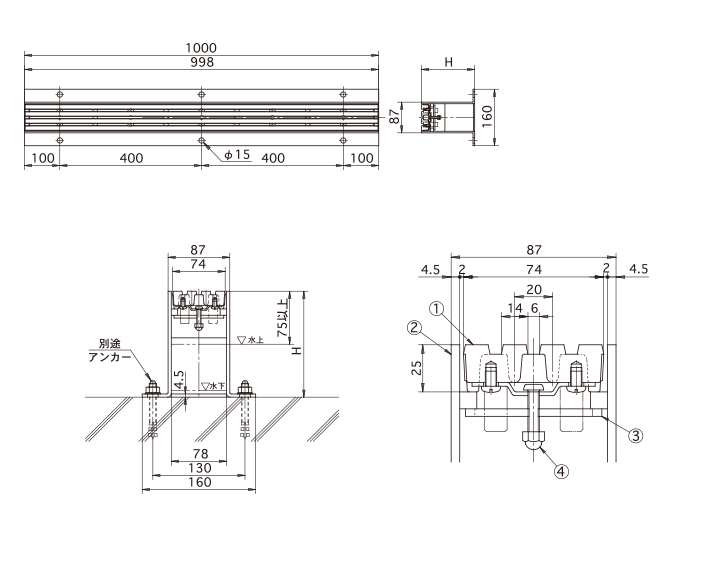

外形寸法図・部品名称表

型式寸法表〔単位 mm〕

型式	溝幅	H	蓋kg	計kg
F20L-78ZHB-120	78	120	6.4	19.2
F20L-78ZHB-150	78	150	6.4	21.3
F20L-78ZHB-200	78	200	6.4	24.8

部品名称表

番号	部品名称	材質	表面処理・備考
①	グレーチング	FCD500	防錆塗装
②	受枠	SS400	溶融亜鉛めっき
③	固定金具	SUS304
④	締付ボルト	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	No.5-4型	六角ドライバー	1,200円		（別売）
	No.34型	開閉ハンドル	4,400円		（別売）
