SF-BK-B型
| 品番 | SF-BK-B |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD軽荷重（敷地内） |
| 規格 | SHASE-S / |
| 備考 | ボルト固定、耐破壊20ｋN（2ｔ敷地内）、SHASE-S209 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-35BK-B | 44,700円 |
|
|
|
||
| SF-45BK-B | 52,400円 |
|
|
|
||
| SF-50BK-B | 64,900円 |
|
|
|
||
| SF-60BK-B | 69,700円 |
|
|
|
||
| SF-75BK-B | 141,600円 |
|
|
|
||
| SF-90BK-B | 243,400円 |
|
|
|
製品説明

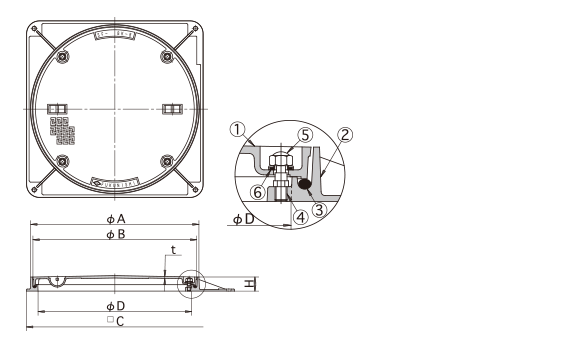

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-35BK-B | 350 | 405 | 390 | 440 | 6 | 55 | 2 | 12 | 23 |
| SF-45BK-B | 450 | 507 | 490 | 540 | 6 | 55 | 2 | 18 | 32 |
| SF-50BK-B | 500 | 557 | 540 | 590 | 7 | 55 | 2 | 22 | 38 |
| SF-60BK-B | 600 | 657 | 640 | 690 | 7 | 55 | 2 | 24 | 42 |
| SF-75BK-B | 750 | 848 | 825 | 900 | 8 | 60 | 4 | 42 | 85 |
| SF-90BK-B | 900 | 998 | 975 | 1050 | 15 | 60 | 4 | 93 | 145 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | CR | |
| ④ | スタッドボルト | SUS304 | |
| ⑤ | 袋ナット | SUS304 | M12 |
| ⑥ | シールワッシャー | SUS304/NBR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.3型 | 把手カバー(小) | 900円 | Φ350～Φ600 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | Φ750,Φ900 | |
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） | |
 |
No.10-19型 | 六角ボックス(19mm･M12) | 3,300円 | （別売） |
