SF-SCBSL-1型
| 品番 | SF-SCBSL-1 |
|---|---|
| 種類 | 化粧（ﾌﾞﾛｯｸ・石張） |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | スライド開閉、ステン目地、耐破壊60ｋN（6ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-40×80SCBSL-1 | 242,600円 |
|
|
|
||
| SF-60×120SCBSL-1 | 362,100円 |
|
|
|
||
| SF-90×120SCBSL-1 | 448,200円 |
|
|
|
製品説明

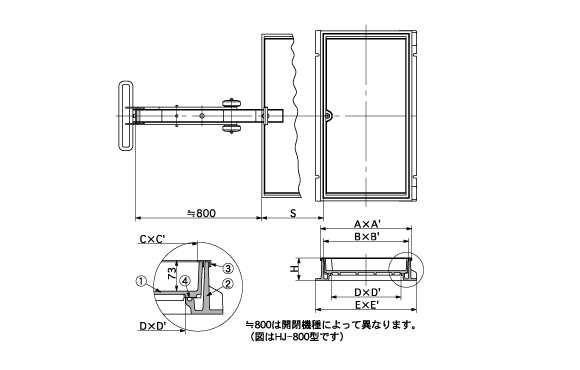

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | E×E' | H | S | 蓋kg | 充填時蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-40×80SCBSL-1 | 400×800 | 522×972 | 488×938 | 458×908 | 580×980 | 128 | 450 | 52 | 119 | 101 |
| SF-60×120SCBSL-1 | 600×1200 | 722×1372 | 688×1338 | 658×1308 | 780×1380 | 128 | 650 | 123 | 262 | 202 |
| SF-90×120SCBSL-1 | 900×1200 | 1022×1372 | 988×1338 | 958×1308 | 1080×1380 | 128 | 950 | 175 | 377 | 258 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 目地 | SUS304 | |
| ④ | パッキング | EPDM | |
| キャスター | SUS304 | ||
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.25型 | T形開閉ハンドル(スライド用) | 9,700円 | （開閉機使用の場合） | |
 |
No.H型 | 保護キャップ | 700円 | ||
 |
HJ-800型 | 開閉機 | 173,900円 | （別売） | |
 |
SC-900型 | 開閉機 | 130,000円 | （別売） |
