RASNJA-8000型
| 品番 | RASNJA-8000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 横引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | JCW / |
| 備考 | JCW301（RJ-FA)、張掛け幅100ｍｍ対応 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RASNJA-8075 | 27,900円 |
|
|
|
||
| RASNJA-8100 | 33,000円 |
|
|
|
||
| RASNJA-8125 | 49,100円 |
|
|
|
||
| RASNJA-8150 | 69,500円 |
|
|
|
||
| RASNJA-8200 | 97,800円 |
|
|
|
製品説明

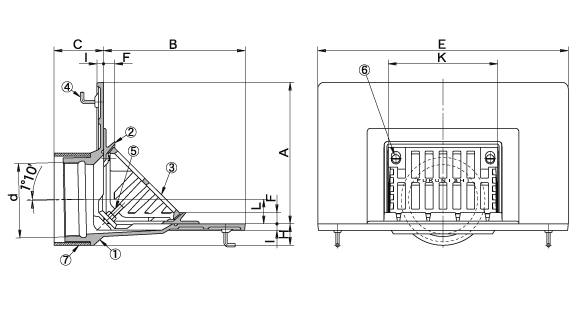

外形寸法図・部品名称表
型式寸法表
| 型式 | 呼び | d | A | B | C | E | F | I | K | H | L | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RASNJA-8075 | 75 | Rc3(87.8) | 190 | 190 | 60以上 | 360 | 17 | 10 | 138 | 30 | 28 | 9.1 |
| RASNJA-8100 | 100 | Rc4(113.0) | 215 | 215 | 70以上 | 380 | 17 | 10 | 166 | 32.5 | 37.5 | 11.2 |
| RASNJA-8125 | 125 | Rc5(138.4) | 235 | 220 | 70以上 | 400 | 18 | 10 | 196 | 34.5 | 47.5 | 16.5 |
| RASNJA-8150 | 150 | Rc6(163.8) | 255 | 255 | 80以上 | 430 | 18 | 12 | 215 | 54 | 55 | 22.8 |
| RASNJA-8200 | 200 | PT8(214.6) | 290 | 290 | 90以上 | 450 | 22 | 12 | 266 | 65 | 65 | 30.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SWCH | 防錆塗装 |
| ⑤ | 締付ボルト | C3602W | Ｍ8×50(RASNJA-8075～8100) |
| ⑤ | 締付ボルト | C3602W | Ｍ10×50(RASNJA-8125～8200) |
| ⑥ | 皿小ねじ | C2700W | M6×12(RASNJA-8075～8150) |
| ⑥ | 皿小ねじ | C2700W | M6×16(RASNJA-8200) |
| ⑦ | 調整管 | 硬質塩ビ | VU |
