RSGN-3000型
| 品番 | RSGN-3000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 縦引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上・庇・ﾊﾞﾙｺﾆｰ用 |
| 規格 | |
| 備考 | 張掛け幅50ｍｍタイプ |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RSGN-3075 | 14,400円 |
|
|
|
||
| RSGN-3100 | 19,300円 |
|
|
|
||
| RSGN-3125 | 26,000円 |
|
|
|
||
| RSGN-3150 | 30,800円 |
|
|
|
||
| RSGN-3200 | 59,100円 |
|
|
|
製品説明

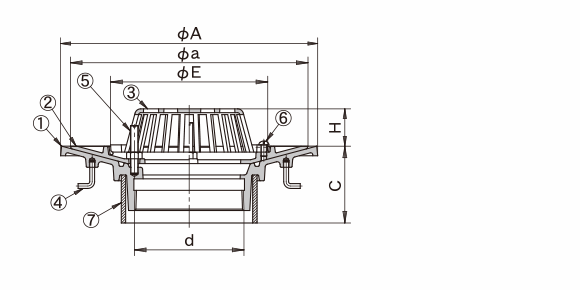

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | a | E | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|
| RSGN-3075 | 75 | Rc3(87.8) | 235 | 215 | 134 | 70以上 | 39 | 3.8 |
| RSGN-3100 | 100 | Rc4(113.0) | 265 | 245 | 162 | 75以上 | 39 | 5.0 |
| RSGN-3125 | 125 | Rc5(138.4) | 295 | 275 | 184 | 80以上 | 39 | 6.2 |
| RSGN-3150 | 150 | Rc6(163.8) | 305 | 285 | 217 | 80以上 | 41 | 7.7 |
| RSGN-3200 | 200 | PT8(214.6) | 395 | 380 | 350 | 80以上 | 94 | 17.6 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SWCH | 防錆塗装 |
| ⑤ | 締付ボルト | C3602W | M8×50,M10×50(-200) |
| ⑥ | 丸小ねじ | C2700W | M6×12 |
| ⑦ | 調整管 | 硬質塩ビ | VU |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
