RACN-10000型
| 品番 | RACN-10000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 縦引用 |
| 接続 | 差込式 |
| 用途 | 中継用 |
| 規格 | |
| 備考 | 張掛け幅50ｍｍタイプ |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RACN-10075 | 13,000円 |
|
|
|
||
| RACN-10100 | 15,600円 |
|
|
|
製品説明

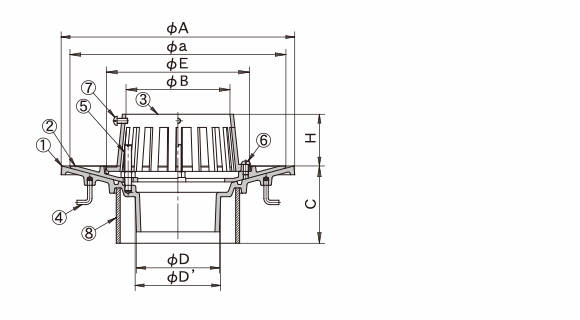

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | D | D' | A | a | E | B | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| RACN-10075 | 75 | 71 | 74 | 235 | 215 | 134 | 93 | 85以上 | 59 | 4.0 |
| RACN-10100 | 100 | 94 | 97 | 265 | 245 | 162 | 118 | 85以上 | 59 | 5.5 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SWCH | 防錆塗装 |
| ⑤ | 締付ボルト | C3602W | M8×50 |
| ⑥ | 丸小ねじ | C2700W | M6×12 |
| ⑦ | 樋固定丸小ねじ | C2700W | M6×16 |
| ⑧ | 調整管 | 硬質塩ビ | ＶＵ |
