RASNJ-8000型
| 品番 | RASNJ-8000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 横引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | JCW / |
| 備考 | JCW301(RJ-BA)、張掛け幅50ｍｍタイプ |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RASNJ-8075 | 17,000円 |
|
|
|
||
| RASNJ-8100 | 20,200円 |
|
|
|
||
| RASNJ-8125 | 30,800円 |
|
|
|
||
| RASNJ-8150 | 44,800円 |
|
|
|
||
| RASNJ-8200 | 89,600円 |
|
|
|
||
| RASNJ-8250 | 別途見積り |
|
|
|
製品説明

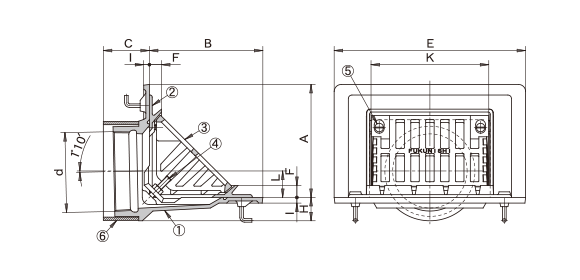

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | B | C | E | F | H | I | K | L | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RASNJ-8075 | 75 | Rc3(87.8) | 140 | 140 | 55以上 | 250 | 17 | 30 | 8 | 138 | 28.0 | 5.4 |
| RASNJ-8100 | 100 | Rc4(113.0) | 160 | 160 | 60以上 | 270 | 17 | 33 | 8 | 166 | 37.5 | 7.1 |
| RASNJ-8125 | 125 | Rc5(138.4) | 185 | 170 | 65以上 | 300 | 18 | 36 | 8 | 196 | 48.0 | 10.0 |
| RASNJ-8150 | 150 | Rc6(163.8) | 205 | 205 | 70以上 | 33 | 18 | 50 | 8 | 215 | 59.0 | 12.8 |
| RASNJ-8200 | 200 | PT8(214.6) | 250 | 250 | 85以上 | 370 | 22 | 55 | 12 | 266 | 75.0 | 24.1 |
| RASNJ-8250 | 250 | PT10(265.4) | 330 | 330 | 90以上 | 430 | 23 | 39 | 18 | 300 | 115.0 | 45.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | 締付ボルト | C3602W | M8×50(RASNJ-8075,8100) |
| ④ | 締付ボルト | C3602W | M10×50(RASNJ-8125～8200) |
| ④ | 締付ボルト | C3602W | M12×50(RASNJ-8250) |
| ⑤ | 皿小ねじ | C2700W | M6×12(RASNJ-8075～8150) |
| ⑤ | 皿小ねじ | C2700W | M6×16(RASNJ-8200) |
| ⑤ | 皿小ねじ | C2700W | M8×16(RASNJ-8250) |
| ⑥ | 調整管 | 硬質塩ビ | ＶＵ |
