RASNJH-8000型
| 品番 | RASNJH-8000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 横引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | 他 規格 / |
| 備考 | 機構住宅（AE-602）、断熱材工法用、張掛け幅50 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RASNJH-8075 | 21,600円 |
|
|
|
||
| RASNJH-8100 | 25,500円 |
|
|
|
||
| RASNJH-8125 | 37,200円 |
|
|
|
||
| RASNJH-8150 | 48,900円 |
|
|
|
製品説明

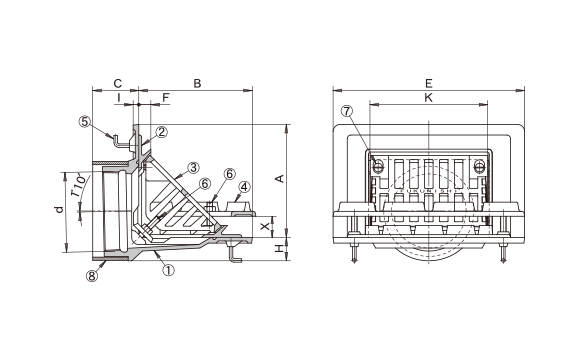

外形寸法図・部品名称表
型式寸法表[単位mm]
| 型式 | 呼び | d | A | B | C | E | F | H | I | K | X | 重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| RASNJH-8075 | 75 | Rc3(87.8) | 140 | 140 | 55以上 | 250 | 17 | 30 | 8 | 138 | 30以下 | 6.5 |
| RASNJH-8100 | 100 | Rc4(113.0) | 160 | 160 | 60以上 | 270 | 17 | 33 | 8 | 166 | 30以下 | 8.4 |
| RASNJH-8125 | 125 | Rc5(138.4) | 185 | 170 | 65以上 | 300 | 18 | 36 | 8 | 196 | 30以下 | 11.6 |
| RASNJH-8150 | 150 | Rc6(163.8) | 205 | 205 | 70以上 | 330 | 18 | 50 | 8 | 215 | 30以下 | 14.8 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | 断熱材押え | FC150 | 防錆塗装 |
| ④ | ストレーナー | FC150 | 防錆塗装 |
| ⑤ | 締付ボルト | C3602W | M10×50 |
| ⑥ | 固定ボルト | C3602W | M10×50 |
| ⑦ | 皿小ねじ | C2700W | M6×12 |
| ⑧ | 調整管 | 硬質塩ビ | VU |
