T-5Bt2G型
| 品番 | T-5Bt2G |
|---|---|
| 本体の方式 | 椀トラップ |
| 上部 | 共栓 |
| 防水区分 | 防水用 |
| 管との接続方法 | 管用テーパねじ |
| 規格 | |
| 備考 | |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| T-5Bt2G-50 | 42,800円 |
|
||||
| T-5Bt2G-75 | 63,800円 |
|
||||
| T-5Bt2G-100 | 111,700円 |
|
製品説明

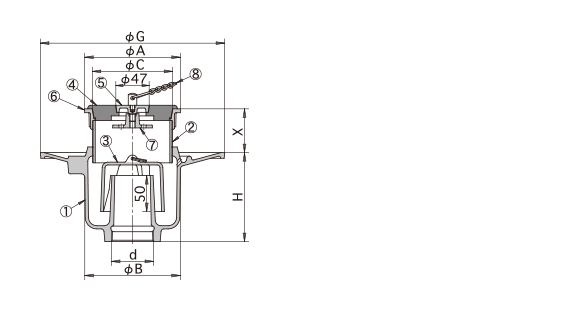

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | 呼び | d | G | A | B | C | H | X | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| T-5Bt2G-50 | 50 | Rc2(59.6) | 260 | 135 | 140 | 113.5 | 125 | 40～75 | 6.8 |
| T-5Bt2G-75 | 75 | Rc3(87.8) | 300 | 184 | 195 | 164.5 | 135 | 45～75 | 12.3 |
| T-5Bt2G-100 | 100 | Rc4(113.0) | 345 | 240 | 245 | 214.5 | 140 | 45～80 | 18.0 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 調整管 | SGP | 防錆塗装 |
| ③ | 椀 | FC150 | 防錆塗装 |
| ④ | 親栓 | EPDM | |
| ⑤ | 子栓 | CAC202 | ニッケル－クロムめっき |
| ⑥ | 上部金具枠 | CAC202 | ニッケル－クロムめっき |
| ⑦ | 吊り金具 | CAC202 | ニッケル－クロムめっき |
| ⑧ | 鎖 | SUS304 |
開閉用具
