SF-HGR-NXET型

品番 SF-HGR-NXET
設置条件地中埋設
材質・耐火FRP製
導入方式側溝流入式
用途グリーストラップ
規格
備考 3槽式
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-HGR-NX50ET 381,000円
SF-HGR-NX70ET 443,000円
SF-HGR-NX120ET 493,000円
SF-HGR-NX150ET 589,000円
SF-HGR-NX200ET 611,000円
SF-HGR-NX250ET 727,000円
SF-HGR-NX300ET 924,000円
SF-HGR-NX400ET 1,547,000円

製品説明

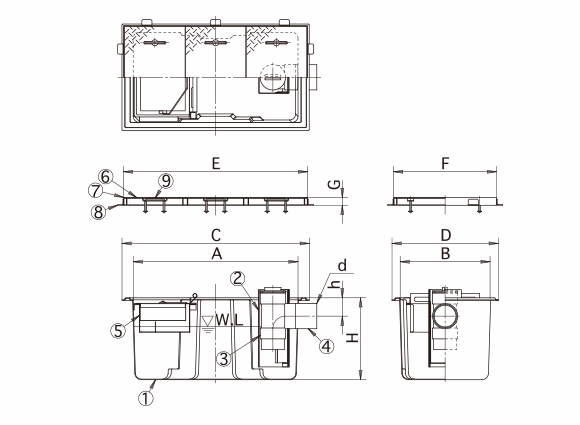

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 許容流入流量ℓ/min槽数dhHABCDEFG蓋枚数本体重量kg蓋重量kg
SF-HGR-NX50ET50.0375A10040060025070435471036040114.08.0
SF-HGR-NX70ET70.03100A9040061444472452470850839217.011.0
SF-HGR-NX120ET120.03100A9040081444492452490850839319.015.0
SF-HGR-NX150ET150.03100A9040010144441124524110850839322.018.0
SF-HGR-NX200ET200.03100A11045010115411121621110860839329.021.0
SF-HGR-NX250ET250.03125A11045012115411321621130860839435.025.0
SF-HGR-NX300ET300.03125A11045014115411521621151061040439.028.0
SF-HGR-NX400ET400.03125A16055015116411661761161071040449.034.0

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 FRP
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット 硬質塩化ビニル
⑤ バスケット SUS304
⑥ 蓋 SS400 防錆塗装
⑦ 受枠 SUS304
⑧ アンカー SS400 防錆塗装
⑨ 把手 SS400 防錆塗装

開閉用具

画像 品番 名称 定価 承認図 備考
