SF-HGR-NXP型

品番 SF-HGR-NXP
設置条件地中埋設
材質・耐火FRP製
導入方式配管流入式
用途グリーストラップ
規格
備考 3槽式
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-HGR-NX50P 410,000円
SF-HGR-NX70P 528,000円
SF-HGR-NX120P 579,000円
SF-HGR-NX150P 703,000円
SF-HGR-NX200P 779,000円
SF-HGR-NX250P 907,000円
SF-HGR-NX300P 1,139,000円
SF-HGR-NX400P 1,645,000円

製品説明

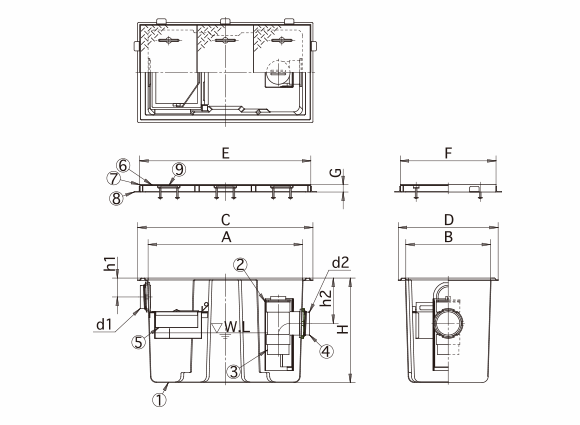

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 許容流入流量ℓ/min槽数d1h1d2h2HABCDEFG蓋枚数本体重量kg蓋重量kg
SF-HGR-NX50P50.0375A8075A20050060025071036071036040114.08.0
SF-HGR-NX70P70.03100A100100A19050062045073053070850839218.011.0
SF-HGR-NX120P120.03100A100100A24055082045093053090850839322.015.0
SF-HGR-NX150P150.03100A100100A24055010204501130530110850839324.018.0
SF-HGR-NX200P200.03100A100100A26060010205501130630110860839332.021.0
SF-HGR-NX250P250.03125A110125A26060012205501330630130860839440.025.0
SF-HGR-NX300P300.03125A110125A26060014205501530630151061040444.028.0
SF-HGR-NX400P400.03125A110125A31070015206501670770161071040454.034.0

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 FRP
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット 硬質塩化ビニル
⑤ バスケット SUS304
⑥ 蓋 SS400 防錆塗装
⑦ 受枠 SUS304
⑧ アンカー SS400 防錆塗装
⑨ 把手 SS400 防錆塗装

開閉用具
