SF-CBGL-1型

品番	SF-CBGL-1
種類	化粧（ﾌﾞﾛｯｸ・石張）
蓋形状	角蓋
枠形状	角座
防水防臭レベル	防水防臭
荷重レベル	レベルD中荷重（敷地内）
規格
備考	スライド開閉、ボルト固定式、ステン目地、耐破壊60ｋN（6ｔ敷地内）
注記	サイズ75以上はハンドル掛りが1カ所ですので専用開閉機（別売）をご使用下さい。

製品説明

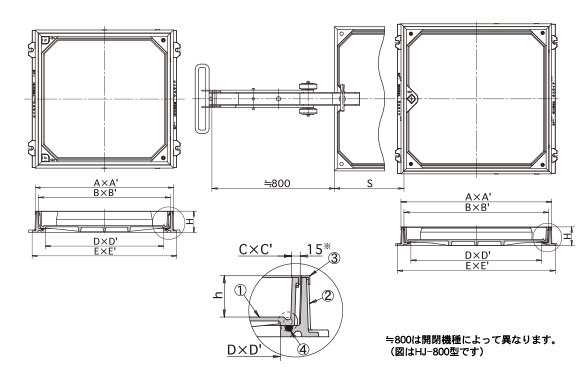

型式	D×D'	A×A'	B×B'	C×C'	E×E'	h	H	S	蓋kg	充填時蓋kg	合計重量kg
SF-30CBGL-1	300×300	404×404	370×370	340×340	435×400	73	108	350	16	30	35
SF-35CBGL-1	350×350	454×454	420×420	390×390	485×450	73	108	400	20	39	41
SF-45CBGL-1	450×450	554×554	520×520	490×490	585×550	73	108	500	28	60	54
SF-50CBGL-1	500×500	604×604	570×570	540×540	635×600	73	108	550	31	70	58
SF-60CBGL-1	600×600	704×704	670×670	640×640	735×700	73	108	650	39	95	72
SF-75CBGL-1	750×750	864×864	830×830	800×800	905×860	73	108	800	80	167	126
SF-90CBGL-1	900×900	1014×1014	980×980	950×950	1065×1014	73	108	950	109	233	166

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	防錆塗装
②	受枠	FC200	防錆塗装
③	目地	SUS304
④	パッキング	CR
	キャスター	SUS304
	締付ボルト	SUS304	M10
	保護キャップ	EPDM	No.N-G
