SF-CBGM-2型

品番	SF-CBGM-2
種類	化粧（ﾌﾞﾛｯｸ・石張）
蓋形状	角蓋
枠形状	角座
防水防臭レベル	防水防臭
荷重レベル	レベルD重荷重（敷地内）
規格
備考	スライド開閉、ボルト固定式、鋳物目地、耐破壊200ｋN（20ｔ敷地内）
注記	サイズ75以上はハンドル掛りが1カ所ですので専用開閉機（別売）をご使用下さい。

製品説明

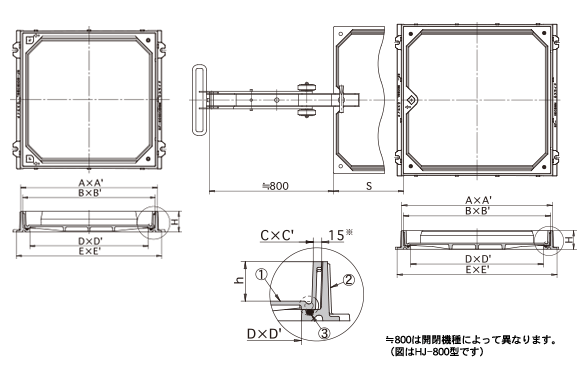

型式	D×D'	A×A'	B×B'	C×C'	E×E'	h	H	S	蓋kg	充填時蓋kg	合計重量kg
SF-30CBGM-2	300×300	392×392	372×372	342×342	435×400	70	105	350	16	30	35
SF-35CBGM-2	350×350	442×442	422×422	392×392	485×450	70	105	400	20	39	41
SF-45CBGM-2	450×450	542×542	522×522	492×492	585×550	70	105	500	28	60	54
SF-50CBGM-2	500×500	592×592	572×572	542×542	635×600	70	105	550	31	70	58
SF-60CBGM-2	600×600	692×692	672×672	642×642	735×700	70	105	650	39	95	72
SF-75CBGM-2	750×750	852×852	832×832	802×802	905×860	70	105	800	80	167	126
SF-90CBGM-2	900×900	1006×1006	982×982	952×952	1065×1014	70	105	950	109	233	166
SF-120CBGM-2	1200×1200	1310×1310	1282×1282	1244×1244	1365×1318	70	105	1250	212	426	301

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	FC200	防錆塗装
③	パッキング	CR
	キャスター	SUS304
	締付ボルト	SUS304	M10
	保護キャップ	EPDM	No.N-G
