SF-BMP-6F2N型

品番 SF-BMP-6F2N
種類マシンハッチ
蓋材質スチール化粧蓋(SUS目地)
防水区分防水防臭
荷重レベルレベルD T-6(6t敷地内)
規格
備考 耐火材中蓋付(2時間耐火)、二重蓋式
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-70BMP-6F2N 別途見積り
SF-90BMP-6F2N 別途見積り
SF-100BMP-6F2N 別途見積り
SF-60×120BMP-6F2N 別途見積り
SF-90×150BMP-6F2N 別途見積り
SF-100×200BMP-6F2N 別途見積り

製品説明

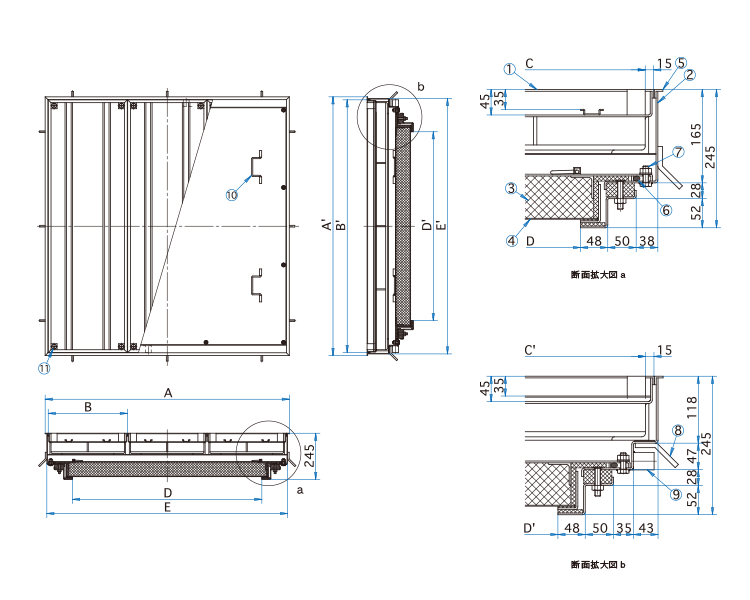

外形寸法図・部品名称表

型式寸法表

型式 D×D'A×A'B×B'C×C'E×E'蓋枚数蓋1枚kg充填時蓋kg耐火材中蓋kg合計重量kg
SF-70BMP-6F2N700×700990×1070478×1038448×1008972×10522479450194
SF-90BMP-6F2N900×9001190×1270578×1238548×12081172×125225912872251
SF-100BMP-6F2N1000×10001290×1370418×1338388×13081272×135235410784321
SF-60×120BMP-6F2N1200×6001490×970485×938455×9081472×9523438768259
SF-90×150BMP-6F2N1500×9001790×1270438×1238408×12081772×1252451103108390
SF-100×200BMP-6F2N2000×10002290×1370450×1338420×13082272×1352556113148519

部品名称表

番号 部品名称 材質 表面処理・備考
① 蓋 SEHC 防錆塗装
② 受枠 SEHC 防錆塗装
③ 耐火材中蓋 高温断熱ウール
④ 保護カバー SEHC 防錆塗装
⑤ 目地 SUS304 ヘアライン仕上
⑥ パッキング CR
⑦ ボルト・ナット SUS304 M10
⑧ アンカー SS400 防錆塗装
⑨ 水抜き用ソケット SUS304 20A(内ねじソケット)
⑩ 中蓋把手 SUS304
⑪ 保護キャップ EPDM No.H

開閉用具

画像 品番 名称 定価 承認図 備考
No.10-17型 六角ボックス(17mm・M10) 2,900円 (別売)
No.24型 T形開閉ハンドル 7,500円 (別売)
No.H型 保護キャップ 700円
