SF-CMP-6F2N型
| 品番 | SF-CMP-6F2N |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | 縞鋼板製 |
| 防水区分 | 防水防臭 |
| 荷重レベル | レベルD T-6（6ｔ敷地内） |
| 規格 | |
| 備考 | 耐火材中蓋付（2時間耐火）、二重蓋式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70CMP-6F2N | 別途見積り |
|
|
|
|
|
| SF-90CMP-6F2N | 別途見積り |
|
|
|
|
|
| SF-100CMP-6F2N | 別途見積り |
|
|
|
|
|
| SF-60×120CMP-6F2N | 別途見積り |
|
|
|
|
|
| SF-90×150CMP-6F2N | 別途見積り |
|
|
|
|
|
| SF-100×200CMP-6F2N | 別途見積り |
|
|
|
|
製品説明

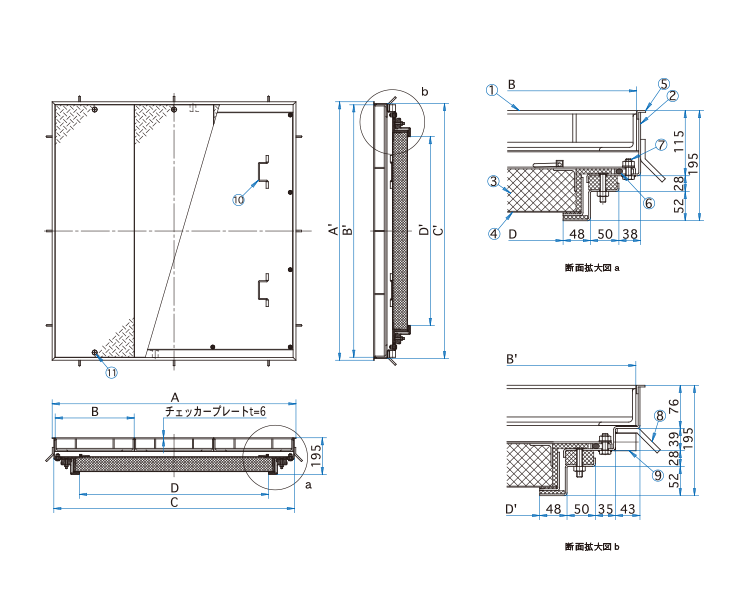

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | 蓋枚数 | 蓋1枚kg | 耐火材中蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-70CMP-6F2N | 700×700 | 990×1070 | 478×1038 | 972×1052 | 2 | 49 | 50 | 198 |
| SF-90CMP-6F2N | 900×900 | 1190×1270 | 578×1238 | 1172×1252 | 2 | 64 | 72 | 261 |
| SF-100CMP-6F2N | 1000×1000 | 1290×1370 | 418×1338 | 1272×1352 | 3 | 56 | 84 | 317 |
| SF-60×120CMP-6F2N | 1200×600 | 1490×970 | 485×938 | 1472×952 | 3 | 45 | 68 | 264 |
| SF-90×150CMP-6F2N | 1500×900 | 1790×1270 | 438×1238 | 1772×1252 | 4 | 53 | 108 | 398 |
| SF-100×200CMP-6F2N | 2000×1000 | 2290×1370 | 450×1338 | 2272×1352 | 5 | 58 | 148 | 532 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ⑩ | 中蓋把手 | SUS304 | |
| ⑪ | 保護キャップ | EPDM | No.H |
| ① | 蓋 | SS400 | 防錆塗装 |
| ② | 受枠 | SEHC | 防錆塗装 |
| ③ | 耐火材中蓋 | 高温断熱ウール | |
| ④ | 保護カバー | SEHC | 防錆塗装 |
| ⑤ | 目地 | SUS304 | ヘアライン仕上 |
| ⑥ | パッキング | CR | |
| ⑦ | ボルト・ナット | SUS304 | M10 |
| ⑧ | アンカー | SS400 | 防錆塗装 |
| ⑨ | 水抜き用ソケット | SUS304 | 20A(内ねじソケット） |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | （別売） | |
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
