RCM-10075型

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
RCM-10075	8,500円

製品説明

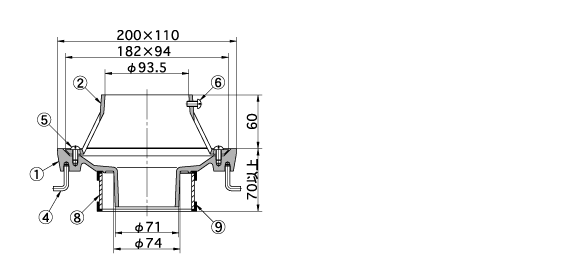

型式	呼び	D	D'	A×A'	a×a'	E	C	H	重量kg
RCM-10075	75	71	74	200×110	182×94	93.5	70以上	60	2.2

番号	部品名称	材質	表面処理・備考
①	本体	FC150	防錆塗装
②	ストレーナ-	FC150	防錆塗装
③	アンカー	SWCH	防錆塗装
④	丸小ねじ	C2700W	M6×12
⑤	調整管	硬質塩ビ	VU(-50),SU(-75,外径Φ106,内径Φ100)
⑥	回転防止リング	EPDM
⑦	桶固定丸小ねじ	C2700W	M6×12
