SF-BKS-B

製品カタログ

品番	SF-BKS-B
種類	一般蓋
蓋形状	丸蓋
枠形状	角座
防水防臭レベル	完全防水防臭（耐内水圧＆　耐外水圧）
荷重レベル	レベルD軽荷重（敷地内）
規格	SHASE-S /
備考	ボルト固定、耐破壊20kN（2t敷地内）、SHASE-S209、亜鉛・アルミ溶射処理、耐塩害仕様
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-60BKS-B	別途見積り

製品説明

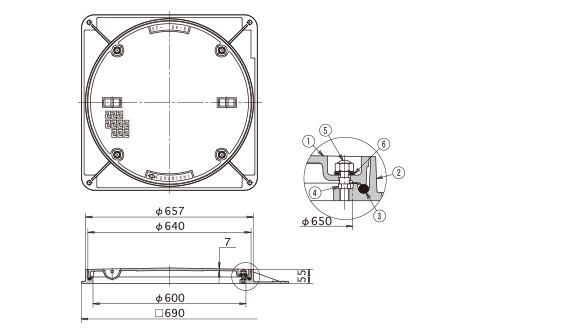

外形寸法図・部品名称表

型式寸法表

型式	蓋kg	合計重量kg
SF-60BKS-B	24	42

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FC200	亜鉛・アルミ溶射処理
②	受枠	FC200	亜鉛・アルミ溶射処理
③	パッキング	CR
④	スタッドボルト	SUS304
⑤	袋ナット	SUS304	M12
⑥	シールワッシャー	SUS304/NBR

開閉用具

画像	品番	名称	定価	承認図	備考
	No.3型	把手カバー(小)	900円		φ600
	No.10-19型	六角ボックス(19mm･M12)	3,300円		（別売）
	No.8型	開閉ハンドル(カギ形)	2,600円		（別売）
