SF-AKHR-BWR
| 品番 | SF-AKHR-BWR |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 完全防水防臭（耐内水圧のみ） |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | ボルト固定、耐破壊80kN（8t敷地内）、内水圧0.1MPa可能 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-65AKHR-BWR | 108,200円 |
|
製品説明

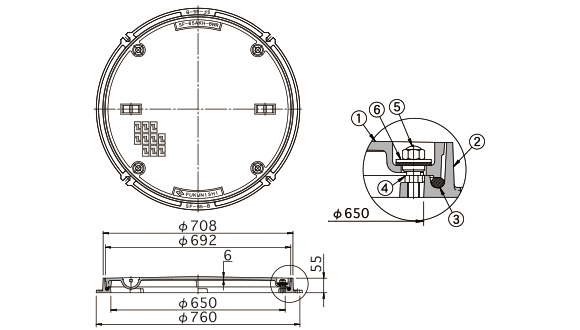

外形寸法図・部品名称表
型式寸法表
| 型式 | 蓋kg | 合計重量kg |
|---|---|---|
| SF-65AKHR-BWR | 26 | 42 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | NBR | |
| ④ | スタッドボルト | SUS304 | |
| ⑤ | 袋ナット | SUS304 | M12/締付トルク値60N・m |
| ⑥ | シールワッシャー | SUS304/NBR |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.1型 | 開閉ハンドル(小) | 1,500円 | ||
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | ||
 |
No.10-19型 | 六角ボックス(19mm･M12) | 3,300円 |
