SF-VCABNS

製品説明

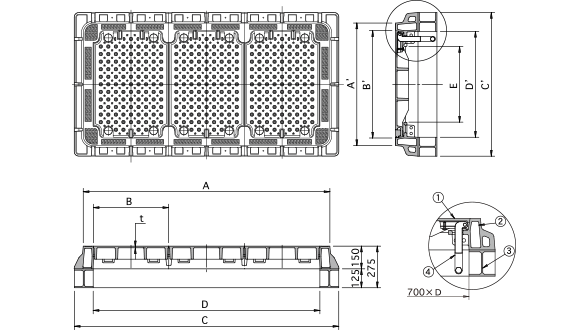

型式	蓋枚数	D×D'	A×A'	B×B'	C×C'	E	t	E	蓋1枚kg	合計重量kg
SF-VCABN-702	2	1000×700	1130×810	499×710	1250×950	500	7	500	47	410
SF-VCABN-703	3	1500×700	1630×810	499×710	1750×950	500	7	500	47	527
SF-VCABN-704	4	2000×700	2130×810	499×710	2250×950	500	7	500	47	644
SF-VCABN-705	5	2500×700	2630×810	499×710	2750×950	500	7	500	47	761
SF-VCABN-706	6	3000×700	3130×810	499×710	3250×950	500	7	500	47	878
SF-VCABN-707	7	3500×700	3630×810	499×710	3750×950	500	7	500	47	995
SF-VCABN-952	2	1000×950	1130×1060	499×960	1250×1200	750	12	750	97	567
SF-VCABN-953	3	1500×950	1630×1060	499×960	1750×1200	750	12	750	97	734
SF-VCABN-954	4	2000×950	2130×1060	499×960	2250×1200	750	12	750	97	901
SF-VCABN-955	5	2500×950	2630×1060	499×960	2750×1200	750	12	750	97	1068
SF-VCABN-956	6	3000×950	3130×1060	499×960	3250×1200	750	12	750	97	1235
SF-VCABN-957	7	3500×950	3630×1060	499×960	3750×1200	750	12	750	97	1402

番号	部品名称	材質	表面処理・備考
①	蓋	FCD700	防錆塗装
②	受枠	FCD600	防錆塗装
③	架台	SS400	防錆塗装
④	蝶番金具	FCD600	防錆塗装
	固定ボルト	SUS304	M20
	キャップ	EPDM
