SF-50×200VTPM
| 品番 | SF-50×200VTPM |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルA （25ｔ車道） |
| 規格 | |
| 備考 | 左右開きスライド開閉、施錠装置付、破壊荷重700ｋN（25ｔ車道）、ノンスリップ模様 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-50×200THPM | 別途見積り |
|
|
|
製品説明

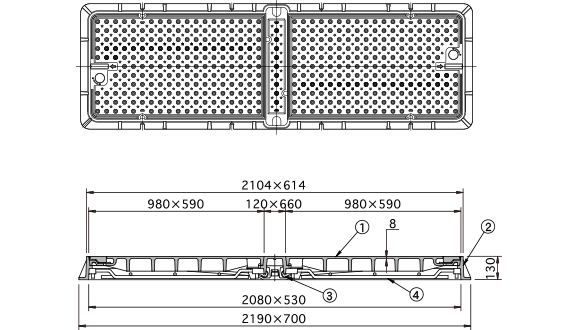

外形寸法図・部品名称表
型式寸法表
| 型式 | 蓋kg | 中央蓋kg | 合計重量kg |
|---|---|---|---|
| SF-50×200THPM | 93 | 20 | 350 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | キャスター | SUS304 | |
| 施錠装置 | FCD600 | 防錆塗装 | |
| キャップ | EPDM | ||
| 落下防止柵 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） | |
 |
No.10-30型 | 六角ボックス(30mm･M20) | 9,900円 |
