RSGNA-10000
| 品番 | RSGNA-10000 |
|---|---|
| 種類 | アスファルト・シート |
| 形状 | 縦引用 |
| 接続 | ねじ込み式 |
| 用途 | 屋上用 |
| 規格 | JCW / |
| 備考 | 張掛け幅100ｍｍ対応 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| RSGNA-10075 | 20,900円 |
|
||||
| RSGNA-10100 | 23,300円 |
|
||||
| RSGNA-10125 | 35,000円 |
|
||||
| RSGNA-10150 | 43,300円 |
|
||||
| RSGNA-10200 | 62,600円 |
|
製品説明

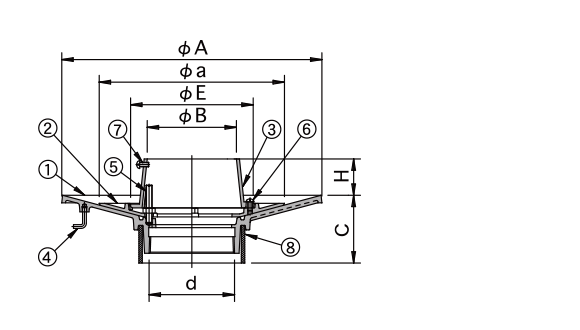

外形寸法図・部品名称表
型式寸法表
型式
|
呼び | d | A | a | E | C | H | 重量kg |
|---|---|---|---|---|---|---|---|---|
| RSGNA-10075 | 75 | Rc3(87.8) | 315 | 215 | 134 | 80以上 | 47 | 6 |
| RSGNA-10100 | 100 | Rc4(113.0) | 344 | 245 | 162 | 85以上 | 48 | 7.3 |
| RSGNA-10125 | 125 | Rc5(138.4) | 380 | 275 | 184 | 90以上 | 45 | 10.2 |
| RSGNA-10150 | 150 | Rc6(163.8) | 400 | 285 | 217 | 90以上 | 63 | 11.4 |
| RSGNA-10200 | 200 | PT8(214.6) | 492 | 380 | 350 | 110以上 | 149 | 20.2 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 本体 | FC150 | 防錆塗装 |
| ② | 防水層押え | FC150 | 防錆塗装 |
| ③ | ストレーナー | FC150 | 防錆塗装 |
| ④ | アンカー | SS400 | 防錆塗装 |
| ⑤ | ボルト・ナット | C3602W | Ｍ8×50(RSGNA10075～10150) |
| ⑤ | ボルト・ナット | C3602W | Ｍ10×50(RSGNA-10200) |
| ⑥ | 丸小ねじ | C2700W | M6×12 |
| ⑦ | 樋固定丸小ねじ | C2700W | M6×16 |
| ⑧ | 調整管 | 硬質塩ビ | VU |
