SF-FS3-NXE型

品番 SF-FS3-NXE
設置条件地中埋設
材質・耐火ステンレス製
導入方式側溝流入式
用途グリーストラップ
規格
備考 3槽式、国土交通省大臣認定
注記



型式 定価 CAD
(DXF)
CAD
(DWG)
納まり図 承認図 その他
SF-FS3-NX50E 別途見積り
SF-FS3-NX70E 別途見積り
SF-FS3-NX120E 別途見積り
SF-FS3-NX150E 別途見積り
SF-FS3-NX200E 別途見積り
SF-FS3-NX250E 別途見積り
SF-FS3-NX300E 別途見積り
SF-FS3-NX400E 別途見積り

製品説明

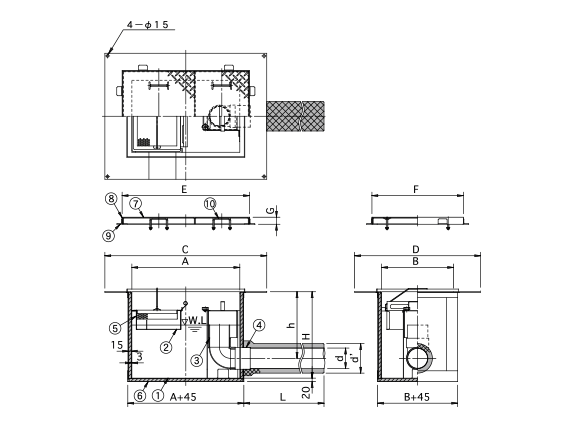

外形寸法図・部品名称表

型式寸法表型式寸法表〔単位mm〕

型式 許容流入量 ℓ/min槽数dd’hLHABCDEFG蓋枚数本体重量kg蓋重量kg
SF-FS3-NX50E50.03Rp313932060041060025090055071036040150.08.0
SF-FS3-NX70E70.03Rp416437060048060040090070070850839266.011.0
SF-FS3-NX120E120.03Rp4164370600480800400110070090850839378.014.0
SF-FS3-NX150E150.03Rp416437060048010004001300700110850839390.018.0
SF-FS3-NX200E200.03Rp416437060048010005001300800110860839398.020.0
SF-FS3-NX250E250.03Rp5190370600495120050015008001308608394118.024.0
SF-FS3-NX300E300.03Rp5190370600495140050017008001510610404130.028.0
SF-FS3-NX400E400.03Rp5190370600495150060018009001610710404147.034.0

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SUS304
② 仕切板 SUS304
③ 封水トラップ 硬質塩化ビニル
④ ソケット SUS304
⑤ バスケット SUS304
⑥ 耐火材 ケイ酸カルシウム
⑦ 蓋 SS400 防錆塗装
⑧ 受枠 SUS304
⑨ アンカー SS400 防錆塗装
⑩ 把手 SS400 防錆塗装

開閉用具
