FMENCDC型
| 品番 | FMENCDC |
|---|---|
| 種類 | グレーチング |
| 蓋材質 | スチール製 |
| 用途 | 集水桝用 |
| 蓋主材 | Ｉバー |
| 荷重レベル | レベルD T-14 （14ｔ敷地内） |
| 規格 | 他 規格 / |
| 備考 | 細目、CD桝蓋、東京都住宅局型、T-14 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| FMENCDC-5033 | 別途見積り |
|
||||
| FMENCDC-5036 | 別途見積り |
|
||||
| FMENCDC-5045 | 別途見積り |
|
||||
| FMENCDC-5055 | 別途見積り |
|
||||
| FMENCDC-6066 | 別途見積り |
|
製品説明

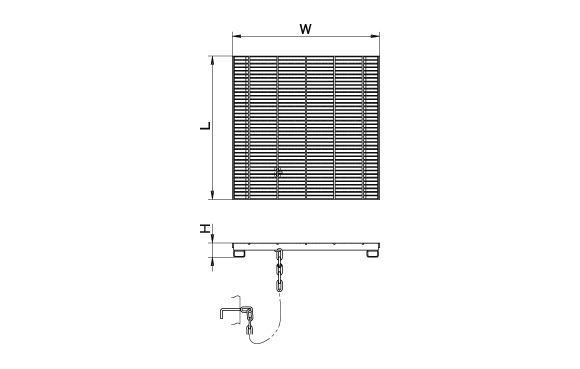

外形寸法図・部品名称表
型式寸法表
| 型式 | 適用桝径 | W | L | H | 重量kg |
|---|---|---|---|---|---|
| FMENCDC-5033 | 300×300 | 368 | 365 | 50 | 9.7 |
| FMENCDC-5036 | 360×360 | 425 | 425 | 50 | 12.5 |
| FMENCDC-5045 | 450×450 | 515 | 515 | 50 | 22.5 |
| FMENCDC-5055 | 500×500 | 565 | 565 | 50 | 27.5 |
| FMENCDC-6066 | 600×600 | 667 | 664 | 59 | 40 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.34型 | 開閉ハンドル | 4,400円 | （別売） |
