  4. FHELNB

FHELNB型

製品カタログ
品番 FHELNB
種類グレーチング
蓋材質スチール製
用途横断溝用
蓋主材Ｉバー
荷重レベルレベルD　T-14　（14ｔ敷地内）
規格
備考 細目、ボルト固定、強力滑止、T-14
注記

・定価は、蓋、受枠共に１ｍあたりの金額です。

・標準品以外の受枠（他素材、インターロッキングブロック用、ブラケット付等）につきましては、お問い合わせ下さい。
型式 定価 CAD
（DXF）		 CAD
（DWG）		 納まり図 承認図 その他
FHELNB-2510 22,200円
FHELNB-2515 26,100円
FHELNB-2520 29,400円

製品説明

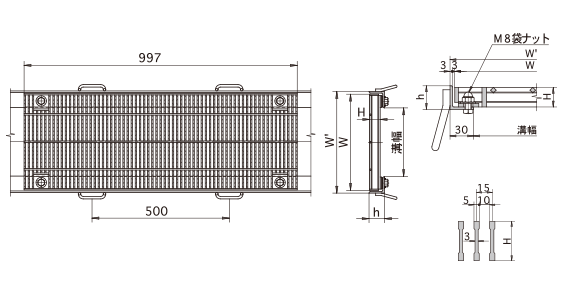

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式 溝幅WW'H蓋kg受枠型式h受枠kg
FHELNB-2510100148160259.5SSY-BL25303.3
FHELNB-25151501982102512.4SSY-BL25303.4
FHELNB-25202002482602515SSY-BL25303.5

部品名称表

番号 部品名称 材質 表面処理・備考
① 本体 SS400 溶融亜鉛めっき
② 受枠 SS400 防錆塗装
③ アンカー SS400 防錆塗装
④ 締付ボルト・ナット SS400 ユニクロ
⑤ クッションゴム CR

開閉用具

画像 品番 名称 定価 承認図 備考
No.34型 開閉ハンドル 4,400円 （別売）
No.10-13型 六角ボックス(13mm･M8) 2,700円 （別売）
