SF-BMP-2FN型
| 品番 | SF-BMP-2FN |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | スチール化粧蓋（ＳＵＳ目地） |
| 防水区分 | 防水防臭 |
| 荷重レベル | レベルD T-2（2ｔ敷地内） |
| 規格 | |
| 備考 | 耐火材中蓋付（１時間遮炎）、二重蓋式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70BMP-2FN | 別途見積り |
|
||||
| SF-90BMP-2FN | 別途見積り |
|
||||
| SF-100BMP-2FN | 別途見積り |
|
||||
| SF-60×120BMP-2FN | 別途見積り |
|
||||
| SF-90×150BMP-2FN | 別途見積り |
|
||||
| SF-100×200BMP-2FN | 別途見積り |
|
製品説明

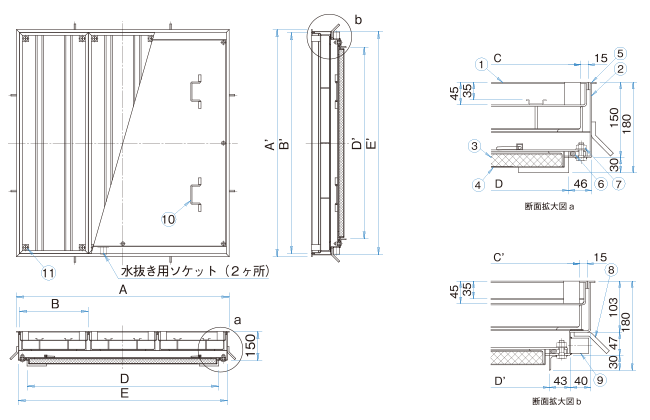

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | E×E' | 蓋枚数 | 蓋1枚kg | 充填時蓋kg | 耐火材中蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-70BMP-2FN | 700×700 | 810×884 | 388×852 | 358×822 | 792×866 | 2 | 27 | 58 | 28 | 101 |
| SF-90BMP-2FN | 900×900 | 1010×1084 | 488×1052 | 488×1052 | 992×1066 | 2 | 36 | 85 | 43 | 139 |
| SF-100BMP-2FN | 1000×1000 | 1110×1184 | 358×1152 | 328×1122 | 1092×1166 | 3 | 33 | 72 | 52 | 177 |
| SF-60×120BMP-2FN | 1200×600 | 1310×784 | 425×752 | 395×722 | 1292×766 | 3 | 26 | 56 | 40 | 141 |
| SF-90×150BMP-2FN | 1500×900 | 1610×1084 | 393×1052 | 363×1022 | 1592×1066 | 4 | 32 | 72 | 69 | 227 |
| SF-100×200BMP-2FN | 2000×1000 | 2110×1184 | 414×1152 | 384×1122 | 2092×1166 | 5 | 36 | 81 | 100 | 317 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SEHC | 防錆塗装 |
| ② | 受枠 | SEHC | 防錆塗装 |
| ③ | 耐火材中蓋 | 高温断熱ウール | |
| ④ | 保護カバー | SEHC | 防錆塗装 |
| ⑤ | 目地 | SUS304 | ヘアライン仕上 |
| ⑥ | パッキング | CR | |
| ⑦ | ボルト・ナット | SUS304 | M10 |
| ⑧ | アンカー | SS400 | 防錆塗装 |
| ⑨ | 水抜き用ソケット | SUS304 | 20A(内ねじソケット） |
| ⑩ | 中蓋把手 | SUS304 | |
| ⑪ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | （別売） | |
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
