SF-BM-6FN型
| 品番 | SF-BM-6FN |
|---|---|
| 種類 | マシンハッチ |
| 蓋材質 | スチール化粧蓋（ＳＵＳ目地） |
| 防水区分 | 非防水 |
| 荷重レベル | レベルD T-6（6ｔ敷地内） |
| 規格 | |
| 備考 | 耐火材中蓋付（１時間遮炎） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-70BM-6FN | 別途見積り |
|
||||
| SF-90BM-6FN | 別途見積り |
|
||||
| SF-100BM-6FN | 別途見積り |
|
||||
| SF-60×120BM-6FN | 別途見積り |
|
||||
| SF-90×150BM-6FN | 別途見積り |
|
||||
| SF-100×200BM-6FN | 別途見積り |
|
製品説明

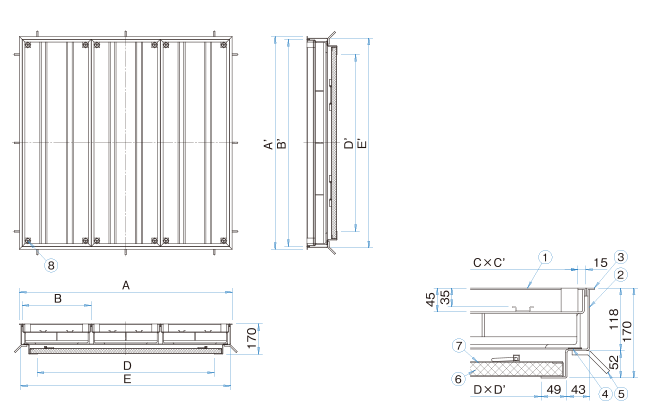

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | E×E' | 蓋枚数 | 蓋1枚kg | 充填時蓋kg | 耐火材中蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-70BM-6FN | 700×700 | 902×902 | 434×870 | 404×840 | 884×884 | 2 | 39 | 74 | 19 | 122 |
| SF-90BM-6FN | 900×900 | 1102×1102 | 534×1070 | 504×1040 | 1084×1084 | 2 | 50 | 105 | 30 | 160 |
| SF-100BM-6FN | 1000×1000 | 1202×1202 | 389×1170 | 359×1140 | 1184×1184 | 3 | 47 | 90 | 36 | 210 |
| SF-60×120BM-6FN | 1200×600 | 1402×802 | 455×770 | 425×740 | 1384×784 | 3 | 36 | 69 | 27 | 165 |
| SF-90×150BM-6FN | 1500×900 | 1702×1102 | 416×1070 | 386×1040 | 1684×1084 | 4 | 45 | 87 | 47 | 265 |
| SF-100×200BM-6FN | 2000×1000 | 2202×1202 | 433×1170 | 403×1140 | 2184×1184 | 5 | 49 | 97 | 68 | 360 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SEHC | 防錆塗装 |
| ② | 受枠 | SEHC | 防錆塗装 |
| ③ | 目地 | SUS304 | ヘアライン仕上 |
| ④ | クッションゴム | CR | |
| ⑤ | アンカー | SS400 | 防錆塗装 |
| ⑥ | 耐火材中蓋 | 高温断熱ウール | |
| ⑦ | 保護カバー | SS400 | 防錆塗装 |
| ⑧ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
