SF-HCTDB型
| 品番 | SF-HCTDB |
|---|---|
| 種類 | 化粧（ﾀｲﾙ・ｶﾗｰ舗装） |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD重荷重（敷地内） |
| 規格 | SHASE-S / |
| 備考 | ボルト固定、ステン目地、耐破壊200ｋN（20ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30HCTDB | 98,900円 |
|
|
|
||
| SF-35HCTDB | 107,000円 |
|
|
|
||
| SF-45HCTDB | 136,700円 |
|
|
|
||
| SF-60HCTDB | 173,500円 |
|
|
|
製品説明

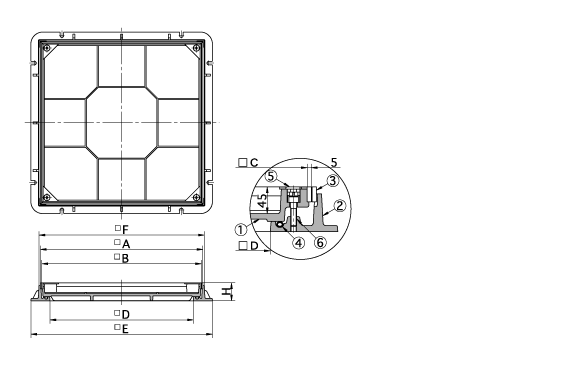

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | F | H | 把手 | 蓋kg | 充填時蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-30HCTDB | 300 | 380 | 368 | 358 | 460 | 392 | 75 | 4 | 15 | 29 | 33 |
| SF-35HCTDB | 350 | 430 | 418 | 408 | 510 | 442 | 75 | 4 | 17 | 35 | 37 |
| SF-45HCTDB | 450 | 530 | 518 | 508 | 610 | 542 | 75 | 4 | 28 | 51 | 49 |
| SF-60HCTDB | 600 | 680 | 668 | 658 | 760 | 692 | 75 | 4 | 42 | 80 | 74 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 目地 | SUS304 | |
| ④ | パッキング | CR | |
| ⑤ | 保護キャップ | EPDM | No.H |
| ⑥ | 締付ボルト | SUS304 | M10×40 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.5-8型 | 六角レンチ(8mm) | 1,200円 | ||
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.H型 | 保護キャップ | 700円 |
