SF-HCTB-2型
| 品番 | SF-HCTB-2 |
|---|---|
| 種類 | 化粧（ﾀｲﾙ・ｶﾗｰ舗装） |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | ボルト固定、鋳物目地、耐破壊60ｋN（6ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30HCTB-2 | 62,000円 |
|
|
|
||
| SF-35HCTB-2 | 71,600円 |
|
|
|
||
| SF-45HCTB-2 | 90,300円 |
|
|
|
||
| SF-60HCTB-2 | 107,400円 |
|
|
|
製品説明

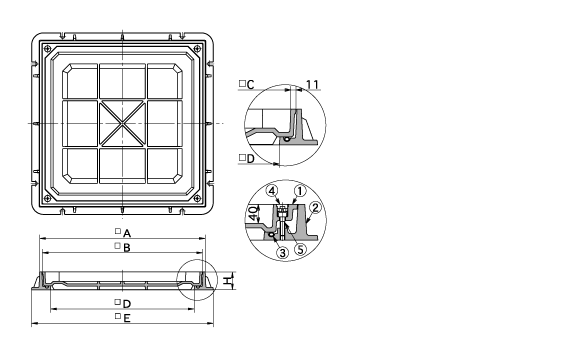

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | H | 把手 | 蓋kg | 充填時蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| SF-30HCTB-2 | 300 | 392 | 370 | 348 | 460 | 75 | 4 | 16 | 28 | 34 |
| SF-35HCTB-2 | 350 | 442 | 420 | 398 | 510 | 75 | 4 | 16 | 34 | 37 |
| SF-45HCTB-2 | 450 | 542 | 520 | 498 | 610 | 75 | 4 | 27 | 47 | 52 |
| SF-60HCTB-2 | 600 | 692 | 670 | 648 | 760 | 75 | 4 | 43 | 79 | 76 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | CR | |
| ④ | 保護キャップ | EPDM | No.H |
| ④ | 締付ボルト | SUS304 | M10×40 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.5-8型 | 六角レンチ(8mm) | 1,200円 | ||
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.H型 | 保護キャップ | 700円 |
