SF-BMPS-2型
| 品番 | SF-BMPS-2 |
|---|---|
| 種類 | 化粧（ﾀｲﾙ・ｶﾗｰ舗装） |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | その他 |
| 規格 | |
| 備考 | 二重蓋、ステン目地、T-2 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-45BMPS-2 | 152,400円 |
|
|
|
||
| SF-60BMPS-2 | 244,800円 |
|
|
|
製品説明

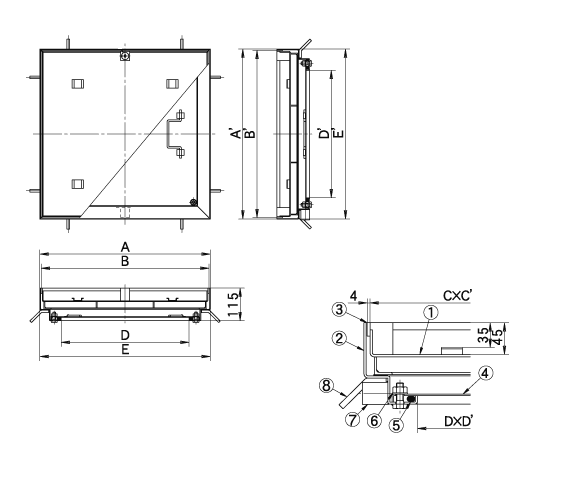

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | E×E' | 蓋枚数 | 蓋1枚kg | 充填時蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-45BMPS-2 | 450×450 | 600×600 | 591×591 | 583×583 | 600×600 | 1 | 17 | 49 | 34 |
| SF-60BMPS-2 | 600×600 | 749×749 | 369×740 | 361×732 | 749×749 | 2 | 14 | 40 | 51 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SS400 | 防錆塗装 |
| ② | 受枠 | SUS304 | |
| ③ | 目地 | SUS304 | |
| ④ | 中蓋 | SUS304 | |
| ⑤ | パッキング | CR | |
| ⑥ | ナット | SUS304 | M10 |
| ⑦ | 水抜用ソケット | SUS304 | 20A(内ねじソケット） |
| ⑧ | アンカー | SUS304 | |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | ||
 |
No.H型 | 保護キャップ | 700円 |
