SF-HCT型
| 品番 | SF-HCT |
|---|---|
| 種類 | 化粧（ﾀｲﾙ・ｶﾗｰ舗装） |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | 機械設備 / SHASE-S / |
| 備考 | SHASE-S209、機械設備（MJT-PA）、住宅標準（AE-802A） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30HCT | 74,600円 |
|
|
|
||
| SF-35HCT | 83,500円 |
|
|
|
||
| SF-45HCT | 102,100円 |
|
|
|
||
| SF-60HCT | 145,600円 |
|
|
|
製品説明

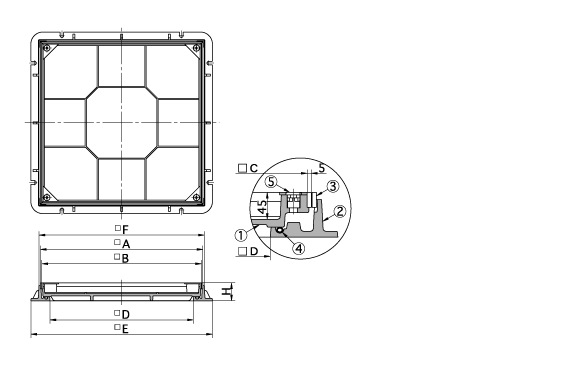

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | F | H | 把手 | 蓋kg | 充填時蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|---|
| SF-30HCT | 300 | 380 | 368 | 358 | 460 | 392 | 75 | 4 | 15 | 29 | 33 |
| SF-35HCT | 350 | 430 | 418 | 408 | 510 | 442 | 75 | 4 | 17 | 35 | 37 |
| SF-45HCT | 450 | 530 | 518 | 508 | 610 | 542 | 75 | 4 | 28 | 51 | 49 |
| SF-60HCT | 600 | 680 | 668 | 658 | 760 | 692 | 75 | 4 | 42 | 80 | 74 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | 目地 | SUS304 | |
| ④ | パッキング | EPDM | |
| ⑤ | 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | ||
 |
No.H型 | 保護キャップ | 700円 |
