SF-60FAKXP型
| 品番 | SF-60FAKXP |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルC、D （歩道25ｔ） |
| 規格 | |
| 備考 | レベルC（車路レベル）、耐破壊250ｋN、受枠高さ60ｍｍ |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60FAKXP | 87,000円 |
|
|
|
製品説明

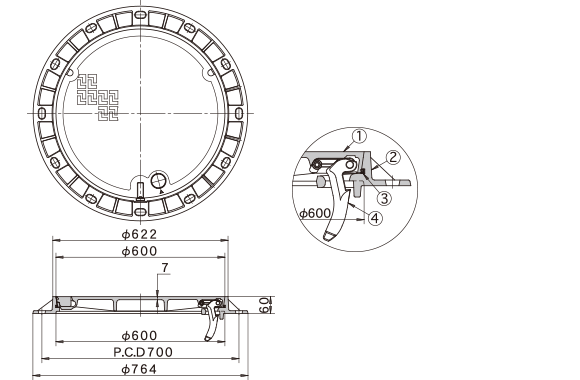

外形寸法図・部品名称表
型式寸法表
| 型式 | 蓋kg | 合計重量kg |
|---|---|---|
| SF-60FAKXP | 28 | 60 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | パッキング | EPDM | |
| ④ | 蝶番金具 | FCD600 | 防錆塗装 |
| 施錠装置 | FCD600 | 防錆塗装 | |
| キャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
