SF-SN8K型
| 品番 | SF-SN8K |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | 耐破壊80ｋN（8ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-SN8K-8 | 140,300円 |
|
|
|
||
| SF-SN8K-12 | 269,500円 |
|
|
|
||
| SF-SN8K-412 | 172,700円 |
|
|
|
製品説明

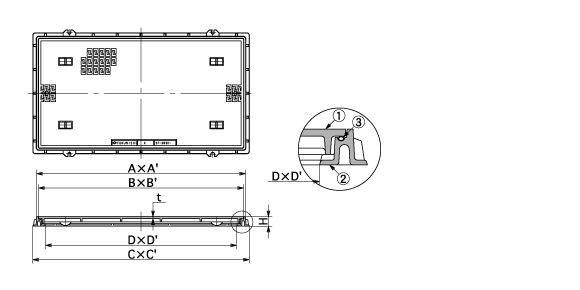

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-SN8K-8 | 800×400 | 902×502 | 878×478 | 950×550 | 7.5 | 60 | 2 | 39 | 68 |
| SF-SN8K-12 | 1200×600 | 1312×712 | 1287×687 | 1360×760 | 8 | 60 | 4 | 78 | 124 |
| SF-SN8K-412 | 1200×400 | 1312×512 | 1287×487 | 1360×560 | 8 | 60 | 2 | 57 | 101 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | EPDM | |
| 鎖 | SWRM | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.3型 | 把手カバー(小) | 900円 | 800×400,1200×400 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | 1200×600 | |
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） |
