SF-LKB型
| 品番 | SF-LKB |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルD中荷重（敷地内） |
| 規格 | |
| 備考 | 回転ロック、鍵付き、耐破壊60ｋN（6ｔ敷地内） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30LKB | 58,800円 |
|
|
|
||
| SF-45LKB | 90,000円 |
|
|
|
||
| SF-60LKB | 121,800円 |
|
|
|
||
| SF-75LKB | 266,200円 |
|
|
|
||
| SF-80LKB | 381,500円 |
|
|
|
||
| SF-90LKB | 473,900円 |
|
|
|
||
| SF-100LKB | 別途見積り |
|
製品説明

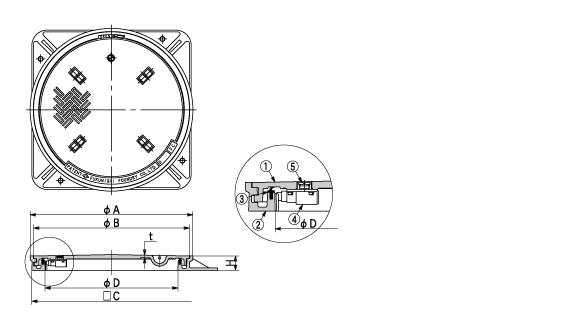

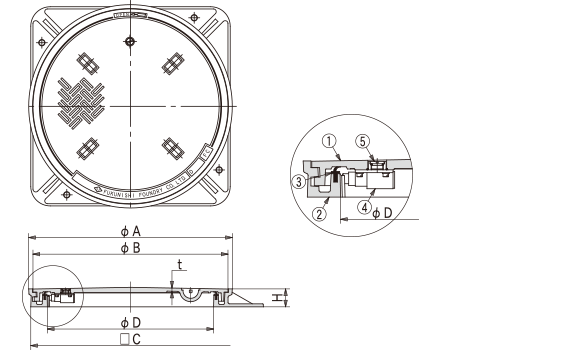

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-30LKB | 300 | 396 | 374 | 383 | 6 | 43 | 2 | 11 | 19 |
| SF-45LKB | 450 | 563 | 537 | 557 | 7 | 55 | 2 | 21 | 40 |
| SF-60LKB | 600 | 735 | 704 | 722 | 10 | 65 | 4 | 52 | 90 |
| SF-75LKB | 750 | 895 | 855 | 888 | 16 | 80 | 4 | 92 | 156 |
| SF-80LKB | 800 | 965 | 922 | 940 | 20 | 80 | 6 | 112 | 195 |
| SF-90LKB | 900 | 1064 | 1020 | 1073 | 22 | 80 | 6 | 140 | 235 |
| SF-100LKB | 1000 | 1164 | 1113 | 1170 | 22 | 85 | 8 | 204 | 314 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FC200 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| ③ | パッキング | SBR/NR | |
| ④ | 施錠装置 | SCS13 | |
| ⑤ | 保護キャップ | SUS304 | No.A |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.1型 | 開閉ハンドル(小) | 1,500円 | Φ300～Φ600 | |
 |
No.2型 | 開閉ハンドル(大) | 3,600円 | Φ750～Φ1000 | |
 |
No.3型 | 把手カバー(小) | 900円 | Φ300～Φ600 | |
 |
No.4型 | 把手カバー(大) | 1,100円 | Φ750～Φ1000 | |
 |
No.7-3型 | 鍵 | 4,600円 | ||
 |
No.A型 | 保護キャップ | 1,800円 |
