SD-1,2,4型

製品カタログ

品番	SD-1,2,4
種類	一般蓋
蓋形状	角蓋
枠形状	角座
防水防臭レベル	非防水
荷重レベル	その他
規格	他　規格 /
備考	NEXCO仕様（普通型）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SD-1	別途見積り
SD-2	別途見積り
SD-4	別途見積り
DD-1	別途見積り

製品説明

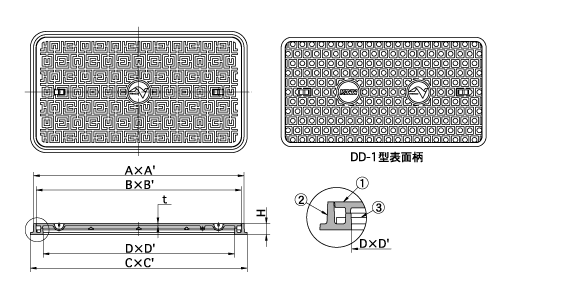

外形寸法図・部品名称表

型式寸法表

型式	D×D'	A×A’	C×C'	t	H	把手	蓋kg	合計重量kg
SD-1	1200×600	1320×720	1360×760	11	70	2	89	159
SD-2	1200×400	1320×520	1360×560	10	70	2	60	121
SD-4	800×400	920×520	960×560	10	70	2	42	91
DD-1	1200×600	1320×720	1360×760	11	70	2	89	159

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD500	防錆塗装
②	受枠	FCD500	防錆塗装（SD-1，-2，DD-1）
②	受枠	FC200	防錆塗装（SD-4）
	落下防止柵	SS400	溶融亜鉛めっき（SD-1，-2， DD-1）

開閉用具

画像	品番	名称	定価	承認図	備考
	JHﾊﾝﾄﾞﾙ	開閉ハンドル	4,600円		（別売）
