ST型
| 品番 | ST |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | その他 |
| 規格 | 他 規格 / |
| 備考 | NEXCO仕様（強力型） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| ST-1 | 別途見積り |
|
|
|
||
| ST-2 | 別途見積り |
|
|
|
||
| DT-1 | 別途見積り |
|
|
|
製品説明

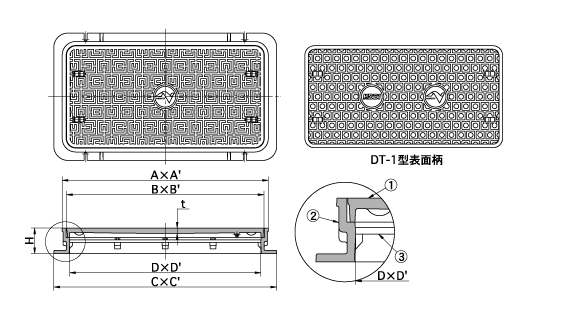

外形寸法図・部品名称表
型式寸法表
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| ST-1 | 1200×600 | 1294×694 | 1240×640 | 1400×800 | 29 | 160 | 4 | 150 | 293 |
| ST-2 | 1200×400 | 1294×494 | 1240×440 | 1400×600 | 29 | 160 | 2 | 70 | 201 |
| DT-1 | 1200×600 | 1294×694 | 1240×640 | 1400×800 | 29 | 160 | 4 | 150 | 293 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FCD500 | 防錆塗装 |
| ③ | 落下防止柵 | SS400 | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
JHﾊﾝﾄﾞﾙ | 開閉ハンドル | 4,600円 | （別売） |
