EA-2型
| 品番 | EA-2 |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | その他 |
| 規格 | 他 規格 / |
| 備考 | 航空局規格準拠 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| EA-2A | 199,600円 |
|
|
|
||
| EA-2B | 155,200円 |
|
|
|
||
| EA-2C | 54,800円 |
|
|
|
||
| EA-2D | 43,400円 |
|
|
|
製品説明

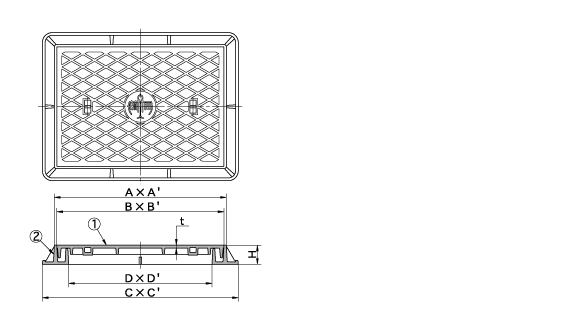

外形寸法図・部品名称表
型式寸法表
| 型式 | 蓋枚数 | D×D' | A×A' | B×B’ | C×C' | t | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|---|
| EA-2A | 2 | 700×500 | 830×630 | 800×600 | 920×720 | 8 | 80 | 4 | 68 | 124 |
| EA-2B | 1 | 600×400 | 720×520 | 700×500 | 820×620 | 12 | 80 | 2 | 48 | 96 |
| EA-2C | 1 | 400×400 | 472×472 | 457×457 | 573×573 | 9 | 50 | 2 | 20 | 36 |
| EA-2D | 1 | 320×320 | 390×390 | 370×370 | 460×460 | 7 | 50 | 2 | 14 | 27 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD500 | 防錆塗装 |
| ② | 受枠 | FC200 | 防錆塗装 |
| 鎖 | SWRM | 溶融亜鉛めっき |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.8型 | 開閉ハンドル(カギ形) | 2,600円 | （別売） |
