SF-60GNA25型

製品カタログ

【廃盤】	この製品は廃盤となりました。代替製品はSF-60VNA25をご覧ください。
品番	SF-60GNA25
種類	一般蓋
蓋形状	丸蓋
枠形状	丸座
防水防臭レベル	非防水
荷重レベル	レベルA　（25ｔ車道）
規格	他　規格 /
備考	日本下水道協会G-4準拠、破壊荷重700ｋN（25ｔ車道）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-60GNA25	99,000円

製品説明

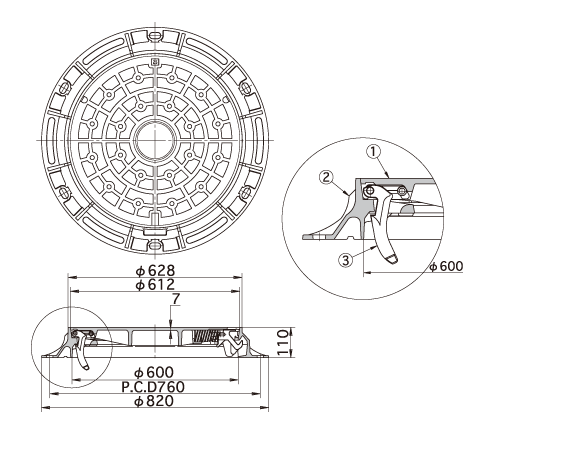

外形寸法図・部品名称表

型式寸法表

型式	蓋kg	合計重量kg
SF-60GNA25	33	67

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD700	防錆塗装
②	受枠	FCD600	防錆塗装
③	蝶番金具	FCD600	防錆塗装
	浮上防止金具	FCD600	防錆塗装
別売	落下防止柵	SUS304

開閉用具

画像	品番	名称	定価	承認図	備考
	PH-1型	開閉ハンドル	22,000円		（別売）
