SF-FGKP型
| 品番 | SF-FGKP |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルA （25ｔ車道） |
| 規格 | |
| 備考 | 枠高さ H=100、簡易防水、鍵付き、蝶番付、破壊荷重700ｋN |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60FGKP | 別途見積り |
|
|
|
||
| SF-70FGKP | 別途見積り |
|
|
|
||
| SF-75FGKP | 別途見積り |
|
|
|
||
| SF-90FGKP | 別途見積り |
|
|
|
製品説明

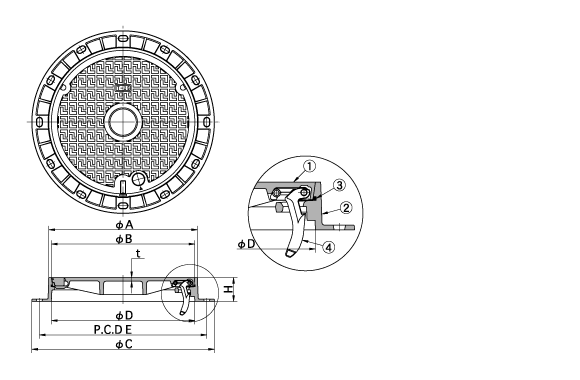

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | t | H | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-60FGKP | 600 | 622 | 600 | 764 | 700 | 7 | 100 | 31 | 65 |
| SF-70FGKP | 700 | 722 | 700 | 864 | 790 | 12 | 100 | 52 | 91 |
| SF-75FGKP | 750 | 772 | 750 | 940 | 890 | 13 | 100 | 68 | 118 |
| SF-90FGKP | 900 | 956 | 934 | 1140 | 1060 | 14 | 120 | 117 | 196 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | パッキング | EPDM | |
| ④ | 蝶番金具 | FCD600 | 防錆塗装 |
| キャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
