SF-FAKP型
| 品番 | SF-FAKP |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 簡易防水防臭 |
| 荷重レベル | レベルC、D （歩道25ｔ） |
| 規格 | |
| 備考 | 枠高さ H=100、簡易防水、鍵付き、蝶番付、レベルC破壊荷重175ｋN（25ｔ歩道） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60FAKP | 別途見積り |
|
|
|
||
| SF-70FAKP | 別途見積り |
|
|
|
||
| SF-75FAKP | 別途見積り |
|
|
|
||
| SF-90FAKP | 別途見積り |
|
|
|
製品説明

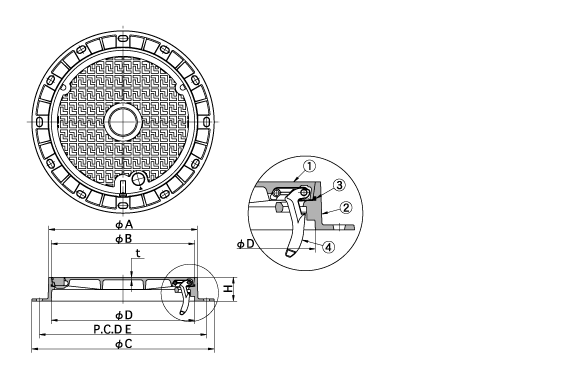

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | t | H | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-60FAKP | 600 | 622 | 600 | 764 | 700 | 7 | 100 | 28 | 62 |
| SF-70FAKP | 700 | 722 | 700 | 864 | 790 | 7 | 100 | 42 | 81 |
| SF-75FAKP | 750 | 772 | 750 | 940 | 890 | 7 | 100 | 44 | 95 |
| SF-90FAKP | 900 | 956 | 934 | 1140 | 1060 | 10 | 120 | 99 | 178 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | パッキング | EPDM | |
| ④ | 蝶番金具 | FCD600 | 防錆塗装 |
| キャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
