SF-NAPJ25型
| 品番 | SF-NAPJ25 |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルA （25ｔ車道） |
| 規格 | |
| 備考 | 親子蓋式、子蓋蝶番付、破壊荷重700ｋN（25ｔ車道） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-120×60NAPJ25 | 別途見積り |
|
|
|
||
| SF-150×60NAPJ25 | 別途見積り |
製品説明

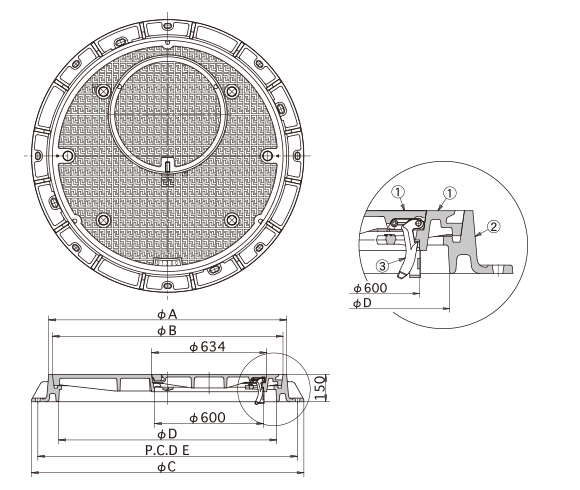

外形寸法図・部品名称表
型式寸法表
| 型式 | D | A | B | C | E | H | 親蓋kg | 子蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-120×60NAPJ25 | 1200 | 1310 | 1270 | 1500 | 1350 | 150 | 277 | 42 | 515 |
| SF-150×60NAPJ25 | 1500 | 1610 | 1570 | 1800 | 1670 | 150 | 380 | 42 | 742 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | 蝶番金具 | FCD600 | 防錆塗装 |
| ④ | キャップ | EPDM | |
| 別売 | アイボルト | SS400 | M20 |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.5-10型 | 六角レンチ(10mm) | 1,200円 | ||
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） | |
 |
M20アイボルト | アイボルト | 別途見積り | （別売） |
