SF-70RAK型

製品カタログ

品番	SF-70RAK
種類	化粧（ﾀｲﾙ・ｶﾗｰ舗装）
蓋形状	丸蓋
枠形状	丸座
防水防臭レベル	非防水
荷重レベル	レベルC、D　（歩道25ｔ）
規格
備考	鍵付き、貼代3カラー舗装用、レベルC破壊荷重175ｋN（25ｔ歩道）
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-70RAK	別途見積り

製品説明

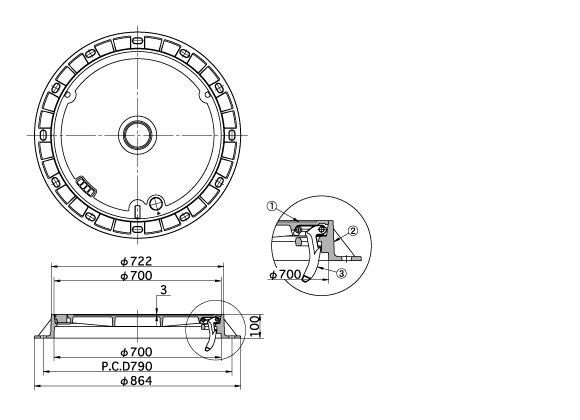

外形寸法図・部品名称表

型式寸法表

型式	蓋kg	合計重量kg
SF-70RAK	39	78

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	FCD700	防錆塗装
②	受枠	FCD600	防錆塗装
③	蝶番金具	FCD600	防錆塗装
	施錠装置	FCD600	防錆塗装
	キャップ	EPDM

開閉用具

画像	品番	名称	定価	承認図	備考
	PH-1型	開閉ハンドル	22,000円		（別売）
