SF-87RH型
| 品番 | SF-87RH |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 丸蓋 |
| 枠形状 | 丸座 |
| 防水防臭レベル | 防水防臭 |
| 荷重レベル | レベルA （25ｔ車道） |
| 規格 | |
| 備考 | 二重蓋防水防臭、破壊荷重700ｋN（25ｔ車道） |
| 注記 |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-87RH | 別途見積り |
|
製品説明

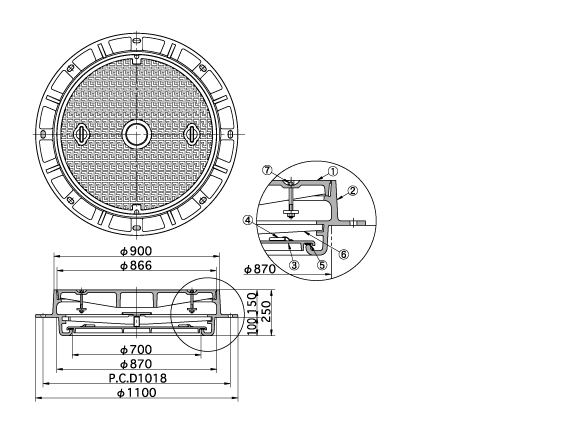

外形寸法図・部品名称表
型式寸法表
| 型式 | 蓋kg | 合計重量kg |
|---|---|---|
| SF-87RH | 110 | 303 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | 中蓋 | FCD500 | 防錆塗装 |
| ④ | 中蓋把手 | SWRM | 防錆塗装 |
| ⑤ | パッキング | CR | |
| ⑥ | 水平棒 | FCD500 | 防錆塗装 |
| ⑦ | 把手 | SS400 | 亜鉛めっき |
