SF-XHAK型
| 品番 | SF-XHAK |
|---|---|
| 種類 | 一般蓋 |
| 蓋形状 | 角蓋 |
| 枠形状 | 角座 |
| 防水防臭レベル | 非防水 |
| 荷重レベル | レベルC、D （歩道25ｔ） |
| 規格 | |
| 備考 | H=60、旋回開閉、蝶番付、施錠装置付 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-40×80XHAK | 別途見積り |
|
|
|
||
| SF-60×120XHAK | 別途見積り |
|
|
|
製品説明

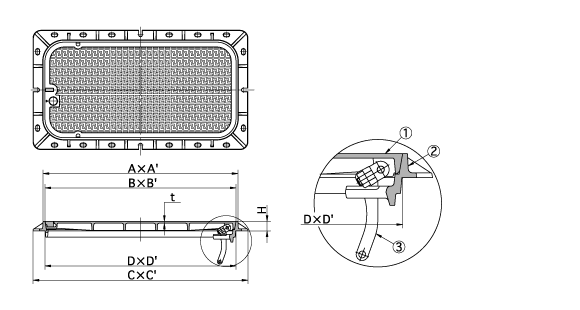

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D×D' | A×A' | B×B' | C×C' | t | H | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|
| SF-40×80XHAK | 800×400 | 824×424 | 800×400 | 950×550 | 7 | 60 | 44 | 92 |
| SF-60×120XHAK | 1200×600 | 1224×624 | 1200×600 | 1350×750 | 8 | 60 | 95 | 166 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | FCD700 | 防錆塗装 |
| ② | 受枠 | FCD600 | 防錆塗装 |
| ③ | 蝶番金具 | FCD600 | 防錆塗装 |
| 施錠装置 | FCD600 | 防錆塗装 | |
| キャップ | EPDM |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
PH-1型 | 開閉ハンドル | 22,000円 | （別売） |
