SF-FHWWK型
| 品番 | SF-FHWWK |
|---|---|
| 種類 | フロアハッチ |
| 蓋材質 | ステンレス化粧蓋 |
| 防水区分 | 防水防臭 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | 鍵付き、二重防水（中蓋付）、ボルト固定式 |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-60FHWWK | 338,300円 |
|
|
|
製品説明

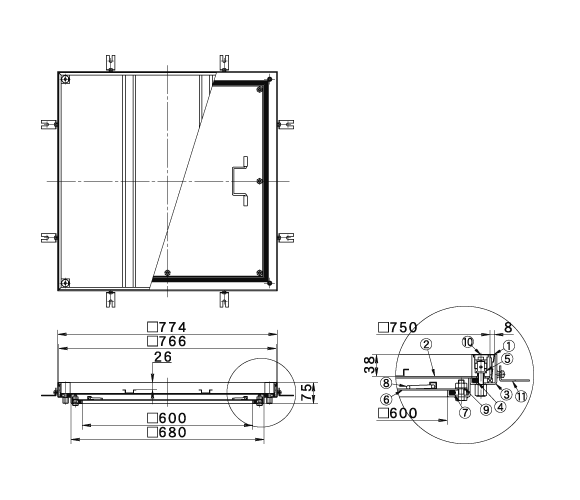

外形寸法図・部品名称表
型式寸法表
| 型式 | 蓋重量 | 中蓋重量 | 合計重量 | 充填時蓋重量（概算） |
|---|---|---|---|---|
| SF-60FHWWK | 16kg | 11kg | 40kg | 55kg |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | 底板 | SUS430 | |
| ③ | 受枠 | SUS304 | |
| ④ | パッキング | CR | |
| ⑤ | 施錠装置 | C3604B | ニッケル・クロムめっき |
| ⑥ | 中蓋 | SUS304 | |
| ⑦ | パッキング | CR | |
| ⑧ | 中蓋把手 | SUS304 | |
| ⑨ | ナット | SUS304 | M10 |
| ⑩ | 保護キャップ | EPDM | No.H |
| ⑪ | アンカー | SPCC |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.13A型 | 丸形ボックス | 5,600円 | （別売） | |
 |
No.10-17型 | 六角ボックス(17mm･M10) | 2,900円 | （別売） | |
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
