SF-FCT型

製品カタログ

品番	SF-FCT
種類	フロアハッチ
蓋材質	ステンレス化粧蓋
防水区分	非防水
荷重レベル	歩行用
規格
備考
注記

型式	定価	CAD （DXF）	CAD （DWG）	納まり図	承認図	その他
SF-30FCT	53,800円
SF-35FCT	58,400円
SF-40FCT	74,300円
SF-45FCT	84,000円
SF-50FCT	88,900円
SF-60FCT	95,200円
SF-70FCT	177,300円
SF-75FCT	203,400円
SF-80FCT	234,600円
SF-90FCT	292,600円
SF-100FCT	329,900円
SF-40×80FCT	162,300円

製品説明

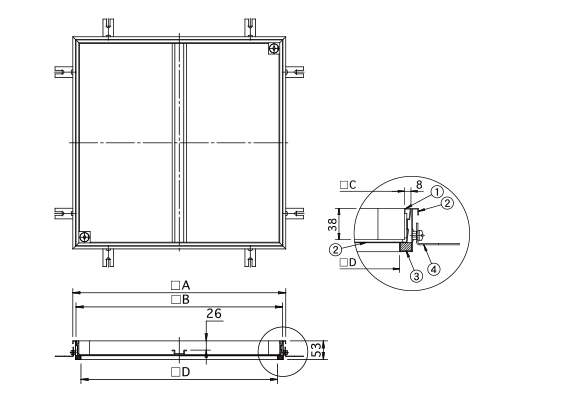

外形寸法図・部品名称表

型式寸法表〔単位mm〕

型式	D	A	B	C	E	H	把手	蓋枚数	蓋kg	合計重量kg	充填時蓋kg
SF-30FCT	254	300	282	266	300	53	2	1	1.8	2.7	7.2
SF-35FCT	304	350	332	316	350	53	2	1	2.7	3.8	10.3
SF-40FCT	354	400	382	386	400	53	2	1	3.7	4.9	13.9
SF-45FCT	404	450	432	416	450	53	2	1	4.6	6	17.8
SF-50FCT	454	500	482	466	500	53	2	1	5.6	7.2	22.1
SF-60FCT	554	600	582	566	600	53	2	1	7.9	9.8	32.2
SF-70FCT	654	700	682	666	700	53	4	1	11.3	13.5	45
SF-75FCT	704	750	732	716	750	53	4	1	12.9	15.3	51.9
SF-80FCT	754	800	391×782	375×766	800	53	4	2	16.4	18.9	60.1
SF-90FCT	854	900	441×882	425×866	900	53	4	2	20.2	23	76.1
SF-100FCT	954	1000	491×982	475×966	1000	53	4	2	24.6	27.8	94.3
SF-40×80FCT	754×354	800×400	391×382	375×366	800×400	53	4	2	7.6	9.5	28.5

部品名称表

番号	部品名称	材質	表面処理・備考
①	蓋	SUS304
②	底板	SUS430
③	受枠	SUS304
④	パッキング	CR
⑤	アンカー	SPCC
	保護キャップ	EPDM	No.H

開閉用具

画像	品番	名称	定価	承認図	備考
	No.24型	T形開閉ハンドル	7,500円		（別売）
	No.H型	保護キャップ	700円
