SF-FPT型
| 品番 | SF-FPT |
|---|---|
| 種類 | フロアハッチ |
| 蓋材質 | ステンレス化粧蓋 |
| 防水区分 | 非防水 |
| 荷重レベル | 歩行用 |
| 規格 | |
| 備考 | プラスタイル用（貼代３） |
| 注記 | |
| 型式 | 定価 | CAD （DXF） |
CAD （DWG） |
納まり図 | 承認図 | その他 |
|---|---|---|---|---|---|---|
| SF-30FPT | 53,800円 |
|
||||
| SF-35FPT | 58,400円 |
|
||||
| SF-40FPT | 74,300円 |
|
||||
| SF-45FPT | 84,000円 |
|
||||
| SF-50FPT | 88,900円 |
|
||||
| SF-60FPT | 95,200円 |
|
製品説明

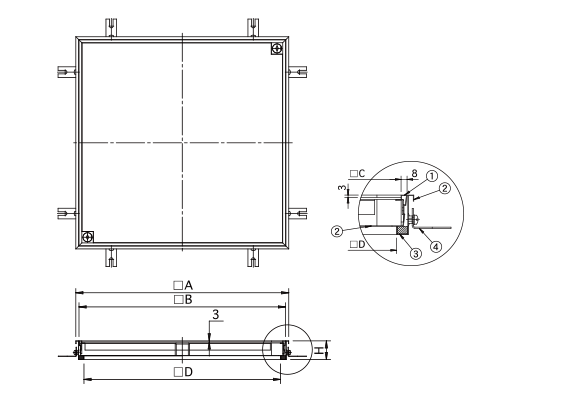

外形寸法図・部品名称表
型式寸法表〔単位mm〕
| 型式 | D | A | B | C | E | H | 把手 | 蓋kg | 合計重量kg |
|---|---|---|---|---|---|---|---|---|---|
| SF-30FPT | 254 | 300 | 282 | 266 | 300 | 53 | 2 | 3 | 3.9 |
| SF-35FPT | 304 | 350 | 332 | 316 | 350 | 53 | 2 | 3.9 | 5 |
| SF-40FPT | 354 | 400 | 382 | 366 | 400 | 53 | 2 | 5 | 6.2 |
| SF-45FPT | 404 | 450 | 432 | 416 | 450 | 53 | 2 | 6.2 | 7.6 |
| SF-50FPT | 454 | 500 | 482 | 466 | 500 | 53 | 2 | 7.6 | 9.2 |
| SF-60FPT | 554 | 600 | 582 | 566 | 600 | 53 | 2 | 10.5 | 12.4 |
部品名称表
| 番号 | 部品名称 | 材質 | 表面処理・備考 |
|---|---|---|---|
| ① | 蓋 | SUS304 | |
| ② | 底板 | SUS304 | |
| ③ | 受枠 | SUS304 | |
| ④ | パッキング | CR | |
| ⑤ | アンカー | SPCC | |
| 保護キャップ | EPDM | No.H |
開閉用具
| 画像 | 品番 | 名称 | 定価 | 承認図 | 備考 |
|---|---|---|---|---|---|
 |
No.24型 | T形開閉ハンドル | 7,500円 | （別売） | |
 |
No.H型 | 保護キャップ | 700円 |
