SF-BM-1型

製品説明

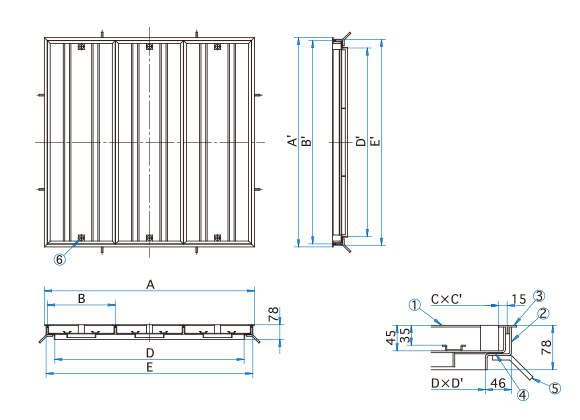

型式	D×D'	A×A'	B×B'	E×E'	C×C'	蓋枚数	蓋1枚kg	充填時蓋kg	合計重量kg
SF-70BM-1	700×700	810×810	388×778	792×792	358×748	2	17	45	46
SF-90BM-1	900×900	1010×1010	488×978	992×992	458×948	2	24	67	62
SF-100BM-1	1000×1000	1110×1110	358×1078	1092×1092	328×1048	3	21	56	79
SF-120BM-1	1200×1200	1310×1310	425×1278	1292×1292	395×1248	3	27	76	100
SF-150BM-1	1500×1500	1610×1610	393×1578	1592×1592	363×1548	4	31	87	147
SF-60×120BM-1	1200×600	1310×710	425×678	1292×692	395×648	3	15	41	60
SF-90×150BM-1	1500×900	1610×1010	393×978	1592×992	363×948	4	21	56	101
SF-100×200BM-1	2000×1000	2110×1110	414×1078	2092×1092	384×1048	5	23	64	138

番号	部品名称	材質	表面処理・備考
①	蓋	SEHC	防錆塗装
②	受枠	SEHC	防錆塗装
③	目地	SUS304	ヘアライン仕上
④	クッションゴム	CR
⑤	アンカー	SS400	防錆塗装
⑥	保護キャップ	EPDM	No.H
