SF-BMP-1型

製品説明

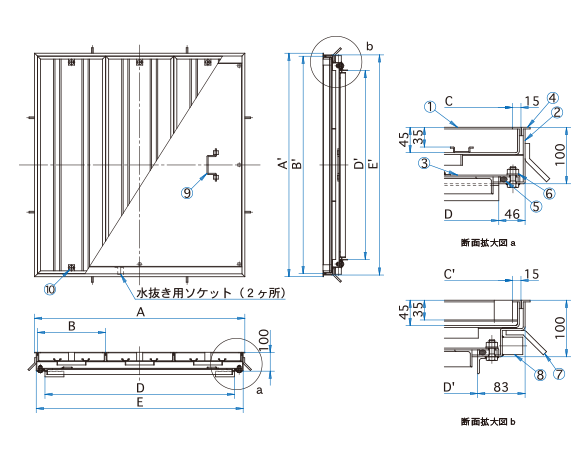

型式	D×D'	A×A'	B×B'	E×E'	C×C'	蓋枚数	蓋1枚kg	充填時蓋kg	中蓋kg	合計重量kg
SF-70BMP-1	700×700	810×884	388×852	792×866	358×822	2	18	48	19	69
SF-90BMP-1	900×900	1010×1084	488×1052	992×1066	458×1022	2	25	72	29	97
SF-90×150BMP-1	1500×900	1610×1084	393×1052	1592×1066	363×1022	4	22	60	46	154
SF-100BMP-1	1000×1000	1110×1184	358×1152	1092×1166	328×1122	3	22	60	35	119
SF-120BMP-1	1200×1200	1310×1384	425×1352	1292×1366	395×1322	3	28	80	48	154
SF-150BMP-1	1500×1500	1610×1684	393×1652	1592×1666	363×1622	4	32	91	71	225
SF-60×120BMP-1	1200×600	1310×784	425×752	1292×766	395×722	3	16	45	27	90
SF-100×200BMP-1	2000×1000	2110×1184	414×1152	2092×1166	384×1122	5	24	67	65	212

番号	部品名称	材質	表面処理・備考
①	蓋	SEHC	防錆塗装
②	受枠	SEHC	防錆塗装
③	中蓋	SEHC	防錆塗装
④	目地	SUS304	ヘアライン仕上
⑤	パッキング	CR
⑥	ナット	SUS304	M10
⑦	水抜き用ソケット	SUS304	20A(内ねじソケット）
⑧	アンカー	SS400	防錆塗装
⑨	中蓋把手	SUS304
⑩	保護キャップ	EPDM	No.H
