SF-BMP-2型

製品説明

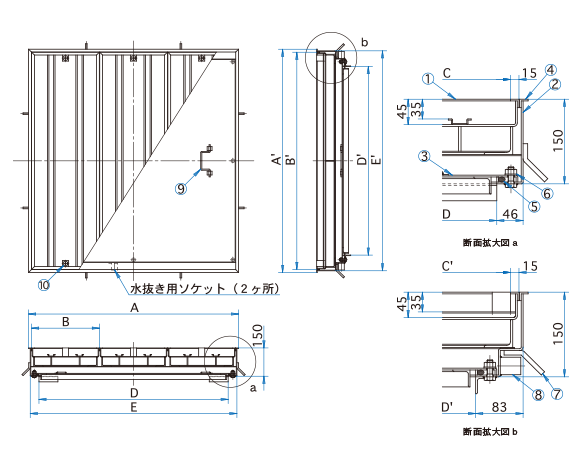

型式	D×D'	A×A'	B×B'	E×E'	C×C'	蓋枚数	蓋1枚kg	充填時蓋kg	中蓋kg	合計重量kg
SF-70BMP-2	700×700	810×884	388×852	792×866	358×822	2	32	62	19	101
SF-90BMP-2	900×900	1010×1084	488×1052	992×1066	458×1022	2	42	89	29	136
SF-100BMP-2	1000×1000	1110×1184	358×1152	1092×1166	328×1122	3	39	77	35	175
SF-60×120BMP-2	1200×600	1310×748	425×752	1292×766	395×722	3	31	60	27	139
SF-90×150BMP-2	1500×900	1610×1084	393×1052	1592×1066	363×1022	4	38	76	46	224
SF-100×200BMP-2	2000×1000	2110×1184	414×1152	2092×1166	384×1122	5	42	85	65	307

番号	部品名称	材質	表面処理・備考
①	蓋	SEHC	防錆塗装
②	受枠	SEHC	防錆塗装
③	中蓋	SEHC	防錆塗装
④	目地	SUS304	ヘアライン仕上
⑤	パッキング	CR
⑥	ナット	SUS304	M10
⑦	アンカー	SS400	防錆塗装
⑧	水抜き用ソケット	SUS304	20A(内ねじソケット）
⑨	中蓋把手	SUS304
⑩	保護キャップ	EPDM	No.H
